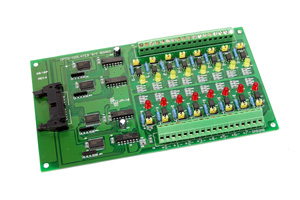

　　DB-16P是一块带隔离的16通道数字输入卡，用于A-82X，812PG，711，716，720等板卡，以及PCI总线的多功能卡 。
　　DB-16P的光隔输入由双向光电偶合器带一个电流检测电阻组成。你可以用它来检测从TTL电平到24V的直流信号。也可以用来检测宽范围的交流信号。 还可以用此卡来隔离计算机和工业环境中常发生的共模电压，地环流以及电压尖峰。

◆16个光电隔离数字输入通道，直接接到 A-82X ，或其他的812PG，711系列，720，726系列板卡，以及PCI总线的多功能卡。
◆AC/DC 信号输入
◆AC信号输入加滤波器
◆输入缓冲带电压比较器

◆I/O插头的电气指标
◆架构：16个 光隔数字输入通道
◆兼容性：TTL 电平兼容
◆数字输入
◆通道数：16个，每一个都有自己的参考地，与其他通道相隔离。
◆最大输入电压:24 VDC或 24 VAC
◆数字逻辑电平 :
◆输入低电平： 0V(最小) ~ ±1V (最大)
◆输入高电平：±2.8V(有效值) ~ ±24V(最大)
◆输入阻抗: 1.2kΩ
◆电流源
◆5V 输入：4 mA/通道(最小值)
◆24V 输入：20 mA/通道(最小值)
◆响应时间 :20μs无滤波 / 2.2ms 带滤波
◆电源 : +5V@224mA/ maximum
◆外形尺寸 : 205mm x 114 mm
◆工作温度 : 0~60℃
◆存储温度:-20~70℃
◆湿度 : 5%~90 % 无凝露
◆功耗 : 12V /0.53A; 5V / 0.2A

CA-2020 : 20芯扁平电缆2M
