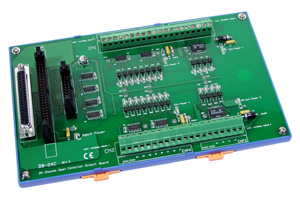

  DB-24C www.szpk.cn
   24通道集电极开路输出板

 功能介绍


  DB-24C具有24通道光隔离数字输出,分为4组。


 特点


◆24路集电极开放型输出(NPN)
◆1个与OPTO-22 兼容的插头和1个37 芯D-sub型插头,以及1个20芯插头。
◆可直接与 OPTO-22兼容的板卡,或与722,724系列板卡相连。
◆有8个通道最大负载为 600mA (每个通道)
◆有16个通道最大负载为100mA (每个通道)
◆最大负载电压:35Vdc
◆LED(发光二极管)指示继电器工作状况
◆使用螺钉端子方便现场安装


 规格


◆集电极开路 (NPN)
◆通道0~3 和12~15 :600mA(最大负载电流)
◆通道 5~11和 16~23 :100mA(最大负载电流)
◆功耗:最大+5V @0.4A
◆尺寸:1305mm X 220mm
◆工作温度: 0~60 ℃
◆储存温度:-20~70 ℃
◆湿度:5%~90% 无凝露


 选件


CA-2010 :20芯扁平电缆 1米
CA-2020 :20芯扁平电缆 2米
CA-3720 :带37芯 D型插头2米电缆


 用途


◆通断控制
◆能源管理
◆自动测试
◆过程控制


 不带D型插头的 CA-5015     带D型插头的 CA-3710


 订购信息

产品序号
内容
价格
数量
 DB-24C
 24通道与 OPTO-22 兼容的集电极开路输出板,带1.5米50芯扁平电缆
请来电询价
 DB-24C/D
 24通道与 OPTO-22 兼容的集电极开路输出板,带 1米D型37芯电缆
请来电询价
 DB-24C/DIN
 DB-24C 带 DIN-Rail 安装导轨
请来电询价
 DB-24C/D/DIN
 DB-24C /D带 DIN-Rail 安装导轨
请来电询价
