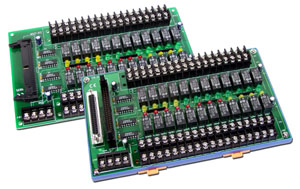

　　DB-24R有24个C型继电器，通过可编程控制使得机电式继电器可直接通断负载。每路继电器可控制一个0.5A/110V 或1A / 24VDC的负载。通过50针与OPTO-22兼容的连接器或20针扁平电缆线连接器，给 对应通道的功率继电器加上5V电压信号来激活其工作。每个通道一个LED,共有24个高亮度LED，当与之关联的继电器接通时发亮。为避免你的PC过载，本板卡需要一个+12VDC或 +24VDC的外界电源供电。

◆24路C型继电器 单刀双掷(SPDT)
◆与OPTO-22兼容 的连接器
◆直接连接 DIO24,DIO48,DIO144 等与OPTO-22 兼容的板卡或 722,724系列的开关量输入板
◆通断能力：0.5A/120 VAC
◆通断能力：1A/ 24VDC
◆板上继电器驱动电路
◆LED指示继电器状态
◆使用螺钉端子方便现场安装
◆开关控制
◆能源管理
◆自动测试
◆过程控制

◆C型继电器
◆类型 : C型
◆额定负载 : 0.5 A /120 VAC , 1A /24 VDC
◆最大通断能力 : 60VA,24W
◆最大通断电压 : 120VAC,60VDC
◆最大通断电流 : 1A
◆平均寿命 : 机械 ( 2 x 10 7 ) ,电气 ( 2 x 105 )
◆动作时间: 操作 ( 10 ms )
◆控制逻辑 : 输入 TTL 高 (+5V) , 继电器接通
◆功耗: 最大+12V @0.3A ,最大+5V @0.18A
◆尺寸 :225mmx132mm
◆工作温度 : 0~60℃
◆储存温度 : -20~70℃
◆湿度 : 5%~90% 无凝露

CA-3720:37针D型连接头电缆 2.0m

　　　
　不带D型插头的 CA-5015　　　　　带D型插头的 CA-3710
