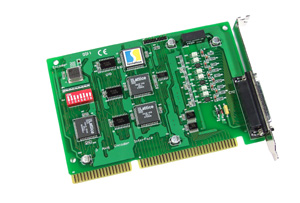

　　Encoder300是用于PC机的3轴正交编码接口板。对于每一轴编码都提供相位0，相位90和标志脉冲。输入可以是单端的（A，B，C），也可以是差分的（A+,A-,B+, B-,C+,C-）。如有需求，也可提供电源和接地。输入信号经4阶数字滤波调理，最大输入速率在正交解码方式下是1MHz。经调理的信号提供到一个16位计数器，该计数器可用来正交解码，脉冲和方向输入计数，或是作为一个脉冲输入的升/降速计数器。

◆从步进或正交编码器接受输入，3轴独立
◆最大正交输入频率：1MHz
◆编码周期计数倍乘：: X1 , X2, X4（软件选择）
◆编码器输入方式：正交，升/ 降，脉冲/ 方向

◆编码方式：单端或差分
◆逻辑电平：与TTL和CMOS兼容
◆功耗：+5V@500mA

◆机械坐标测量
◆X-Y 表
◆机械控制

◆工作温度：0~60 ℃
◆储存温度：-20~70 ℃
◆湿度：0~90% 无凝露
◆尺寸：159mm X 108mm

Toolkit for DOS
Toolkit for Windows 95/98/ME
Toolkit for Windows NT/2000
