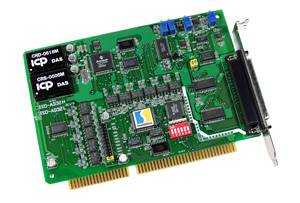

  ISO-AD32H | ISO-AD32L www.szpk.cn
   200KS/s 12位 32通道模拟量隔离输入板

 功能介绍

  ISO-AD32H/L (H高增益 / L低增益)是用于PC机的总线隔离的12位A/D卡。输入可抗500Vrms共模电压。
  ISO-AD32H/L采用了200KHz,12位的A/D转换器,板上设置的1K字节 FIFO缓存器,32个单端或16个差分输入通道。模拟输入具有自动"通道/增益"扫描功能。单通道可实现200KHZ采样速率下的平滑A/D转换,或是100KHZ采样速率的通道扫描。“不用动手”的设计使所有的板卡参数(通道选择,增益,输入输入型号。运行方式等)都由软件完成。一旦安装完成,你就不用再管它了。
这种创新设计改善了传统的隔离型A/D卡的缺点,例如:
 1.速度更快:高达200KHz
 2. 采样速率可编程控制
 3. 板上FIFO缓存器支持平滑A/D转换,而且在NT和95的环境下能更好的运行
 4.在短卡上可实现更多的输入通道数。

 特点


◆32个单端或16个差分输入通道
◆500VDC电压光隔保护
◆最高200K,12位采样速率
◆内置 1K字节 FIFO
◆跳线选择单端或差分输入
◆自动"通道/增益"扫描
◆指令集编程
◆平滑A/D转换


 用途


◆数据采集
◆波形分析
◆恶劣环境工作
◆信号隔离


 选件


DN-37:带37芯D-sub插头的螺钉端子板
DB-37:(直插式) 带37芯D-sub插头的螺钉端子板


 规格

 模拟输入
 通道数  32单端/ 16差分
 分辨率  12 位
 转换速率  200KS/s (最大)
 I输入阻抗  10,000 MΩ // 6pf
 过压保护  ±35V
 精度  读数的0.01% ;±1 bit
 零漂  全量程最大±25ppm/℃

 ISO-AD32H 输入量程
增益
0.5
1
5
10
50
100
500
1000
双极性(V)
±10
±5
±1
±0.5
±0.1
±0.05
±0.01
±0.005
单极性(V)
0~10.0
0~1.0
0~0.1
0~0.01
数据流量
125K/s
125K/s
80K/s
80K/s
10K/s
10K/s
1K/s
1K/s

 ISO-AD32L 输入量程
增益
0.5
1
2
4
8
双极性(V)
±10
±5V
±2.5
±1.25
±0.0625
单极性(V)
0~10
0~5
0~2.5
0~1.25
数据流量
200K/s
200K/s
200K/s
200K/s
200K/s

 环境要求

 电源要求  +5V @850mA (最大)
 工作温度  0~50 ℃
 存储温度  -20 ~ 70 ℃
 湿度  0 ~ 90% 无凝露
 外形尺寸  173 mm x 122 mm

 软件

Toolkit for DOS
Toolkit for Windows 95/98
Toolkit for Windows NT
Toolkit for Windows 2000/XP
Toolkit for LabVIEW 95/98
Toolkit for LabVIEW NT
Driver for LINUX
Driver for DasyLab

 订货信息

产品序号
内容
价格
数量
 ISO-AD32H
 32通道/12位/高增益/总线隔离/模拟输入板
请来电询价
 ISO-AD32H/S
 ISO-AD32H 带DN-37 (带37芯 D-sub插头的螺钉端子板)
请来电询价
 ISO-AD32L
 32通道/12位/低增益/总线隔离/模拟输入板
请来电询价
 ISO-AD32L/S
 ISO-AD32L 带DN-37(带37芯 D-sub插头的螺钉端子板)
请来电询价
