功能介绍 |
|

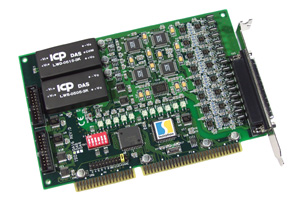

ISO-DA8是PCI总线的隔离的14位D/A输出卡。ISO-DA8的光隔使它能抗住2500Vrms共模电压。ISO-DA8提供8通道双缓冲模拟输出。输出可设定为:±10V,±5V,0~10V,
0~5V电压输出;或4-20mA ,0-20mA的环路灌电流。该板卡的创新设计使传统的隔离型D/A卡的缺点得到
改进,例如 :
1.速度更快,高达100KHz
2. 采样速率可编程
3.板卡上设置的FIFO缓冲器支持平滑连续的D/A转换,同时在NT和95环境下能更好的工作
4.在半长卡上可设计更多的输出通道
5. 校正由软件控制进行,避免了由人工进行麻烦的调校。校正数据存入EEPROM,便于再校正时保证精度。
6.用户可以预先设定模拟输出的安全值,用户就不必再担心PC机的软硬件事故了。 |
|
特点 |
|
◆AT总线
◆2500VDC光电隔离保护
◆8 通道,14位模拟输出
◆内置FIFO 用以连续输出
◆最高 100KHz , 14 位电压输出
◆每路转换器都可单极或双极输出
◆每路转换器都可电压或电流输出
◆输出方式(单极或双极)和输出量程 ( 0~5v,+/- 5V,0~10V,+/- 10V)都可跳线选择
◆每路转换器会往地线灌4-20mA电流
◆板卡上设置参考电压 -10 V或 -5V (跳线选择)
◆双缓冲 D/A锁存器,每4通道一组(0-3,4-7,8-11,12-15)同步刷新
◆指令集编程
◆软件校正 |
|
软件 |
|
Toolkit for DOS
Toolkit for Windows 95/98
Toolkit for Windows NT
Toolkit for Windows 2000XP
Toolkit for LabVIEW 95/98
Toolkit for LabVIEW NT
Driver for LINUX
Driver for DasyLab |
|
选件 |
|
DN-37:37针D型插座螺钉接线端子板
DB-37:37针D型插座螺钉接线端子板 (直插式) |
|
规格 |
|
模拟输出
D/A 转换器
|
4组14位MDAC |
通道数
|
8 个独立通道 |
分辨率
|
14位 |
类型
|
双缓冲,多路放大 |
积分线性度
|
0.006% 满量程 |
差分线性度
|
0.006 % 满量程 |
电压输出范围
单极性
|
0~5V 或 0~10V |
双极性
|
±10V或± 5V |
电流驱动 |
±5mA |
绝对精度
|
0.01% 满量程 |
通电状态
|
可编程 |
电流输出范围
电流输出
|
0-20mA 或0- 4-20mA |
绝对精度
|
0.1% 满量程 |
激励电压 |
+ 7 V ~ +40V |
通电状态 |
可编程 |
稳定度
温漂系数
|
±50μV/ ℃ |
增益温漂系数
|
±10ppm / ℃ |
|
|
环境要求 |
|
功率要求
|
ISO-DA8 +5VDC @800mA
(最大) |
工作温度
|
0 ~ 50 ℃ |
存储温度 |
-20 ~ 70℃ |
湿度
|
0 ~ 90% 无凝露 |
尺寸 |
182 mm x 122 mm |
|
|
用途 |
|
◆可编程电压源
◆可编程灌电流源
◆恶劣环境应用
◆过程控制 |
|
插头分配 |
|
|
|
