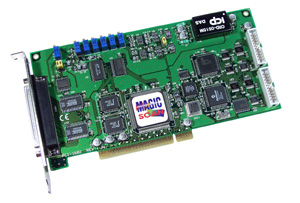

PCI-1602F | PCI-1602 |
www.szpk.cn |
200KS/s 16位高性能模拟和数字I/O卡
100KS/s 16位高性能模拟和数字I/O卡 |
| 功能介绍 |
| |
| PCI-1602系列是PCI总线高性能和高分辨率的数据采集卡，它可以
在DOS和Windows环境下实现100KHz/200KHz的连续平滑的数据采集。PCI-1602跟PCI-1802有着相同的硬件结构，PCI-1602提供32通道单端或16通道的差分模拟输入。就象PCI-1802系列，PCI-1602系列也具有“魔术扫描”功能、M功能、X功能和连续采集功能。 |
| |
| 特点 |
| |
◆PCI 总线
◆PCI-1602 12位 100KHz A/D转换
◆PCI-1602F 12位 200KHz A/D转换
◆PCI-1602/PCI-1602F：32路单端/16路差分输入 ， 1K字FIFO缓存器
◆单通道、多通道采样速率均为 ：
◆PCI-1602 ：100K S/s
◆PCI-1602F：200K S/s
◆3种触发方式：后触发（post-trigger）前触发（pre-trigger）,中间触发（middle
trigger）
◆16路数字输入/16路数字输出
◆PCI-1602提供可编程低增益：0. 5, 1, 2, 4, 8.
◆内部/外部触发
◆2个独立的可编程数摸转换器；每个通道最大数据流量为2 MHz
◆2.7 M 字/秒的高速数据传输 |
| |
| 环境要求 |
| |
| ◆电源功率：+5V@350mA(max)
◆工作温度： 0-50℃
◆存储温度：-20 ℃- 70℃
◆湿度： 0- 90% 无凝露
◆尺寸： 205 mm x 105 mm |
| |
| 选件 |
| |
DB-1825 : 模拟输入螺钉端子板
DB-16P : 隔离数字输入端子板
DB-16R : 继电器输出端子板
DN-20 : 20芯DIN导轨支架I/O插头板
DN-37 : D型37芯 DIN导轨支架I/O插头板
ADP-20/PCI : 扩展器，将2个20芯扁平电缆插头固定到PC机插槽挡板 |
| |
| 规格 |
| |
模拟输入
|
PCI-1602 |
PCI-1602F |
输入通道 |
32单端/
16差分
(跳线设定) |
32单端/
16差分
(跳线设定) |
分辨率 |
16位 |
16位 |
转换速率 |
100K/s |
200K/s |
输入阻抗 |
10,000MΩ
// 6pf |
10,000MΩ
// 6pf |
过压保护 |
±
35V |
±35V |
线性度 |
±1.5位 |
±1.5位 |
板载FIFO |
8K |
8K |
可编程增益 |
0.5/1/2/4/8 |
0.5/1/2/4/8 |
D/A输出
通道
|
2 |
类型
|
12位双缓冲 |
线性度
|
0.06% FS |
设置时间
|
0.4mS |
输出量程
|
-5V ~ +5V 或 -10V~+10V |
| 输出驱动 |
+-5mA |
数字I/O
输入 |
16通道TTL电平 |
输出 |
16通道TTL电平 |
计时器
内置步进计时器
|
16 位 ， 8Mhz输入 |
外接步进计时器
|
16 位 ， 8Mhz输入 |
机械式独立计时器
|
16 位 ， 8Mhz输入 |
|
| |
| 用途 |
| |
◆高速数据采集系统
◆过程监控
◆振动分析
◆数字式测视信号发生器 |
| |
| 软件 |
| |
◆Toolkit for DOS
◆Toolkit for Windows 95/98
◆Toolkit for Windows NT
◆Toolkit for Windows 2000/XP
◆Toolkit for LabVIEW 95/98
◆Toolkit for LabVIEW NT
◆Toolkit for LabVIEW 2000/XP
◆Toolkit for OCX 95/98
◆Toolkit for OCX NT
◆Toolkit for OCX 2000/XP
◆Driver for LINUX
◆Driver for JAVA
◆Driver for DasyLab |
| |
|
|
| 订货信息 |
| |
| 产品序号 |
内容 |
|
| PCI-1602
|
100ks/s,低增益,16位, 32通道模拟输入,
2通道 D/A,数字卡I/O (8k 字 FIFO) |
请来电询价 |
| PCI-1602F
|
200ks/s, 低增益,16位, 32通道模拟输入,
2通道 D/A,数字卡I/O (8k 字 FIFO) |
请来电询价 |
|
| |
| OEM 方式 |
| |
| 产品序号 |
内容 |
|
| PCI-1602/S
|
PCI-1602 带DB-1825端子板，电缆 |
请来电询价 |
| PCI-1602F/S
|
PCI-1602F带DB-1825端子板，电缆 |
请来电询价 |
|
| |
| |
 |
|
|
