| 功能介绍 |
| |

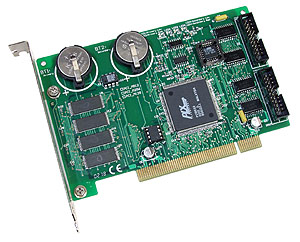

| PCI-M512提供512K字节存储容量，12个数字输入通道和16个数字输出通道。PCI-M512由1个12位的输入口和一个16位的输出口所组成。用户可用DB-16P去连接输入口(CN2)达到隔离的目的，或者用DB-16R去跟输出口(CN1)相连实现继电器输出控制
。 |
| |
| 特点 |
| |
| ◆PCI-M512：板卡上有512K字节SRAM
◆2个锂电池 BT1 和 BT2，支持SRAM里的数据
◆2个指示器指示BT1电压低和电池失效
◆另2个指示器指示BT2电压低和电池失效
◆16位通用TTL信号数字输出或继电器输出（用端子板 DB-16R或 DB-24PR实现）
◆12位通用TTL信号数字输入或隔离输入（用端子板DB-16P实现） |
| |
| 选件 |
| |
| 端子板
◆DB-16P：16通道隔离数字输入板
◆DB-16R：16通道继电器输出板
◆DB-24PR：24通道功率继输出电器板
◆DB-24POR：24通道光电 Mos继电器输出板
◆DB-24C：24通道集电极开路型输出板 |
| |
| 规格 |
| |
| ◆所有的输入为TTL信号
◆逻辑高电压：2.4V(最低)
◆逻辑低电压:0.8V(最高)
◆所有输出为TTL信号
◆灌电流：24mA(最大)
◆源电流：15mA(最大)
◆功耗：+5V @ 420mA |
| |
| 软件 |
| |
| ◆Toolkit for Windows 95/98
◆Toolkit for Windows NT/2000/XP |
| |
| 环境要求 |
| |
| ◆工作温度： -20°C~ 70°C
◆存储温度： -40°C~ 85°C
◆湿度：0 ~ 90 %无凝露
◆外形尺寸：140mm X 90mm |
| |
| PCI-M512/256/128比较表: |
| |
|
PCI-M512
|
PCI-M256 |
PCI-M128 |
SRAM
容量 |
512K
字节 |
256K
字节 |
128K字节 |
存取通路 |
32位
|
16位
|
8位
|
用于自动检测的子设备ID |
0x0512
|
0x0256
|
0x0128
|
I/O
存取 |
16位
|
锂电池 |
BT1 和 BT2 |
锂电池状态 |
BT1低，
BT1失效； BT2低， BT2失效
(低电压=2.3V；失效电压=2.1V)
|
LED指示 |
BT1 低 (绿), BT1失效 (红)
BT2 低 (绿), BT2失效 (红) |
D/I |
12
通道, TTL电平
|
D/O |
16 通道, TTL电平 |
|
| |
