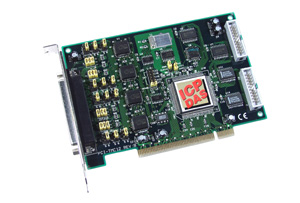

  PCI-TMC12A www.szpk.cn
   12通道计时/计数器卡

 功能介绍

  PCI-TMC12A是一个PCI总线通用定时/计数器和数字量I/O板。具有12通道16位定时/计数器。两个内部时钟源(8M/1.6M及0.8M/80K)可跳线选择。4块8254芯片提供强大多样的定时/计数器功能模式,可适应各种工业和实验室应用。

 特点


◆板载4块8254定时/计数器芯片
◆12通道独立的16位定时/计数器
◆12个外部时钟输入
◆12个外部门控值输入
◆12个定时/计数器输出
◆16位定时/计数器可被级连为32/48位计数器
◆门控输入可以从外部或前一级定时/计数器输入
◆4路中断源
◆2路内部时钟源
◆16个通道用于D/I
◆16 个通道用于D/O
◆为TMC12设计的旧程序可以不必修改就可在TMC12A上执行
◆更多灵活的中断设置
◆硬件机构用于产生2路起始始时钟


 规格

输入/输出
 TTL 电平
功耗
 +5VDC@500mA
环境
 工作温度:0~60 ℃
 存储温度:-20~80 ℃
 湿度:0~90% 无凝露
 尺寸:150mm X 105mm

 选件


DN-37:37针D型连接器螺栓连接DIN导轨端子板
DB-16P:16通道隔离数字量输入输出板
DB-16R:16通道继电器输出板
ADP-20/PCI:20针连接器扩展器


 软件

Toolkit for DOS
Toolkit for Windows 95/98
Toolkit for Windows NT
Toolkit for LabVIEW 95/98
Toolkit for LabVIEW NT

 订购信息

产品序号
内容
价格
数量
 PCI-TMC12A
 12 通道定时/计数器卡
请来电询价
