| 功能介绍 |
| |
| PIO-D144具有144路TTL数字量I/O通道包含18个8位双向口，这些8位口被命名为：port

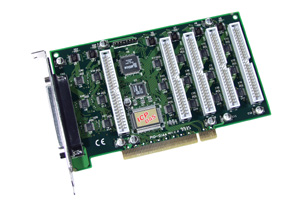

A (PA), port B (PB),port C (PC)。当复位或上电时所有口均被设定为输入通道。PIO-D144有一个D型连接器，和5个50芯扁平电缆连接头。50芯扁平电缆连接头可以与ADP-37/PCI或ADP-50/PCI等附件连接，附件可以固定在PC机箱上。参考以上图片。PIO-D144可以插入一个5V
PCI总线插槽，支持真正的“即插即用”。 |
| |
| 特点 |
| |
| ◆双面贴片工艺，短卡，节能
◆可直接连接DB-24P,DB-24R, DB-24PR, DB-24SSR, DB-24P或任何与OPTO-22
兼容的端子板
◆高达144个数字量I/O通道
◆仿真6个工业标准的8255模式
◆可编程中断处理
◆一个37D型连接器，5个50针电缆连接头
◆输出状态回读
◆PCI 总线 |
| |
| 软件 |
| |
| DOS for PIO-D144
Toolkit for Windows 95/98
Toolkit for Windows NT
Toolkit for Windows 2000
Toolkit for LabVIEW 95/98
Toolkit for LabVIEW NT
Toolkit for LabVIEW 2000
Driver for LINUX |
| |
| 附件 |
| |
| DB-24PD: 24通道隔离D/I板
DB-24RD: 24 通道继电器板
DB-24PRD: 24通道功率 继电器板
DB-24POR: 24通道Photo Mos输出板
DB-24SSR: 24 通道故态继电器输出板
DB-24C: 24通道open-collector输出板 |
| |
| 规格 |
| |
◆PC兼容PCI总线
◆1个DB-37连接器和5个50针扁平电缆连接器
◆在每一个插头里都有由3个8位口PA,PB,PC组成的一个端口
◆每个端口可被独立编程设定为D/I或D/O
◆每块板卡有6个插头= 6x3(A,B,C) = 6X3X8 位 =144位
◆4种中断源：CON1 PC0,PC1,PC2,PC3
◆所有信号与TTL 电平兼容
◆工作温度：0~ 60 ℃
◆存储温度：-20 ~80 ℃
◆湿度：0 ~90%无凝露
◆尺寸：180mm X 105mm
◆功耗：+5V @ 1100mA |
| |
| CON1 |
| |
 |
| |
| CON2,CN3,CN4,CN5
& CN6 |
| |
 |
| |
|
|
| 订购信息 |
| |
| 产品序号 |
内容 |
|
| PIO-D144
|
PCI总线144位opto-22 DIO
板
|
请来电询价 |
|
| |
| |
 |
|
|
