  PIO-D168 www.szpk.cn
   PCI总线168位OPTO-22 DIO板

 功能介绍

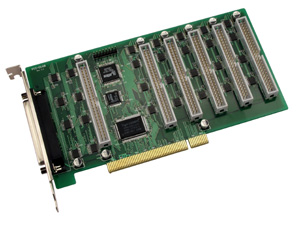

  The PIO-D168提供168 TTL数字I/O线。PIO-D168包含168位双向端口。8位端口被称为端口A(PA),端口B(PB),端口C(PC)。所有的端口在上电或者重置后都被设置成输入。PIO-D168有一个D-Sub连接器和六个50引脚的固定电缆连接器。每个头都可以和它连接,固定电缆可以和ADP-37/PCI或者ADP-50/PCI适配器连接。适配器可以被安置在底盘上,参考上图。它可以安装在5V的PCI总线上并且绝对支持"即插即用"。

 特点


◆双边SMT, 短卡,省点
◆可以直接和DB-24P,DB-24R, DB-24PR, DB-24SSR, DB-24POR 和其它的OPTO-22兼容的端子板连接
◆168 I/O Lines
◆模拟器 7 工业标准8255方式0
◆可编程的中断处理
◆六个50引脚的直线电缆连接器一个37引脚的 D-sub 连接器
◆反馈输出状态


 软件


Toolkit for DOS
Toolkit for Windows 95/98
Toolkit for Windows NT
Toolkit for Windows 2000/XP
Toolkit for LabVIEW 95/98
Toolkit for LabVIEW NT
Toolkit for LabVIEW 2000/XP
Toolkit for OCX 95/98
Toolkit for OCX NT
Toolkit for OCX 2000/XP
Driver for LINUX
Driver for JAVA
Driver for DasyLab


 选件


DB-24PD: 24通道隔离D/I板
DB-24RD: 24通道继电器板
DB-24PRD: 24通道功率继电器板
DB-24POR: 24通道PhotoMos 继电器输出板
DB-24SSR: 24通道Solid State继电器输出板
DB-24C: 24通道集电极开路输出板


 规格说明

◆和PC兼容的PCI总线
◆一个 DB-37连接器和六个50引脚的直线电缆连接器
◆每个连接器都包含了三个8位端口PA, PB & PC
◆每个端口都可以由程序来独立的设置成D/I或者D/O
◆每个板 = 7 连接器= 7*3 个端口= 7*3*8 位 =168 bit
◆4个中断源 CN1 PC0,PC1,PC2,PC3
◆所有信号都是兼容TTL
◆工作温度:0 ~60 ℃
◆存储温度:-20 ~80 ℃
◆湿度:0~90% 无凝露
◆尺寸:200mm X 105mm
◆电源消耗:+5V @ 1300mA

 订购信息

产品序号
内容
价格
数量
 PIO-D168
 PCI 总线 168位 opto-22 DIO 板
请来电询价
