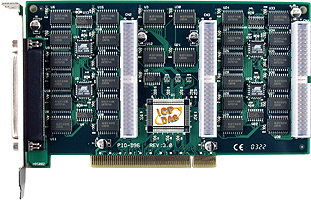

  PIO-D96 www.szpk.cn
　　 PCI 总线96路OPTO-22 DIO板

　功能介绍

　　PIO-D96具有96路TTL数字量I/O。PIO-D96包含3个8位双向口，这些8位端口被称为port A (PA)，port B (PB)，port C (PC)，当上电或复位时所有的端口被设定为输入。PIO-D96具有一个D型连接器和3个50针电缆连接头。扁平电缆可直接连接到ADP-37/PCI 或ADP-50/PCI接线转换器。接线转换器可固定在PC机上，请参考以上的照片。PIO-D96可以被方便的插在5VPCI总线上，并支持真正的“即插即用”。

　特点


◆PCI 总线
◆高达96个数字量I/O通道
◆所有I/O顺序缓冲器设在板上
◆每24位I/O口中可以选择8位为独立的一组
◆软件控制输入/输出口
◆SMD, 短卡
◆直接连接至DB-24P,DB-24PR,DB-24PD,DB-24RD,DB-24PRD,DB-16P8R,DB-24POR,DB-24SSR,DB-24C 或任何与 OPTO-22 兼容的端子板
◆4 路中断源：P2C0,P5C0,P8C0,P11C0
◆1个D型连接器,3个50针电缆连接头
◆windows 95/98/NT自动识别
◆无基地址或IRQ 开关设定


　用途


◆工厂自动化
◆实验室自动化
◆通讯转换
◆工业自动化

　规格


◆PCI 总线
◆一个DB-37连接器和3个50针电缆连接器
◆在每个连接器包含3个8位端口，PA, PB & PC
◆每个端口均可被独立编程为 D/I 或D/O
◆4 路中断源：CON1 PC0,PC1,PC2,PC3
◆所有信号与TTL电平兼容
◆工作温度：0 ~ 60 ℃
◆存储温度：-20 ~ 80 ℃
◆湿度：0 ~ 90% 无凝露
◆尺寸：180mm X 105mm
◆功耗：+5V @ 1100mA

　附件

DB-24PD: 24通道隔离D/I板
DB-24RD: 24通道继电器板
DB-24PRD: 24通道功率
DB-24POR: 24通道光电Mos输出板
DB-24SSR: 24通道 固态继电器输出板
DB-24C : 24通道集电极开路r输出板

　软件

Toolkit for DOS
Toolkit for Windows 95/98
Toolkit for Windows NT
Toolkit for Windows 2000/XP
Toolkit for LabVIEW 95/98
Toolkit for LabVIEW NT
Toolkit for LabVIEW 2000/XP
Toolkit for OCX 95/98
Toolkit for OCX NT
Toolkit for OCX 2000/XP
Driver for LINUX
Driver for JAVA
Driver for DasyLab

　订购信息

产品序号
内容
价格
数量
　PIO-D96
　PCI总线 96通道opto-22 DIO 板
请来电询价
