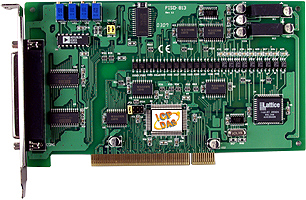

  PISO-813 www.szpk.cn
   32通道隔离单端模拟量输入板卡

 功能介绍

  PISO-813是PC机PCI总线12位隔离A/D卡。在DOS和Windows下的转换速率为10KHz。PISO-813有32个单端输入模拟量通道。PISO-813的隔离电压高达3000V。本卡是最为经济的PCI总线A/D卡。它带有一个37针D型连接头。本卡可适用于5V PCI总线插槽并支持真正的即插即用。

 特点


◆PCI 总线
◆12位D/A 转换率
◆32个单端模拟量输入通道
◆3000VDC光电隔离保护
◆125 KS/s 采样速率
◆摸拟量输入范围: 双极:±10V,±5 V, ±2.5V, ±1.25V,±0.625V 单极:0-10V, 0-5V, 0-2.5V, 0-1.25V
◆软件可编程增益控制
◆内建3000V隔离的 DC/DC转换器
◆A/D 数据传输方式:查询,中断,DMA
◆A/D 触发模式:软件触发
◆A/D 数据传送模式:查询


 用途


◆数据采集
◆苛刻环境下的操作
◆信号隔离


 环境


◆工作温度: 0~50°C
◆存储温度: -20 ~ 70°C
◆湿度:0 ~ 90% 无凝露
◆尺寸:180 mm x 105 mm


 规格

模拟量输入规格
◆通道数:32通道单端
◆分辨率:12位
◆转换速率:10KS/s(最大)
◆输入阻抗:10 兆欧
◆过电压保护:± 35V
◆精确度:0.01% ,± 1 bit
◆线性度:± 1 bit
◆采样和保持芯片
◆零点漂移:± 25ppm/oC of FS (最大)
◆最大功耗:+5V @850mA

 应用

◆数据采集
◆恶劣的工作环境
◆信号隔离

 附件

DB-8325:带信号调理的端子板
DB-37:可直接连接ISO-813背部信号的端子板
DN-37: 带DIN导轨的37针D型连器端子板

 软件

Toolkit for DOS
Toolkit for Windows 95/98
Toolkit for Windows NT
Toolkit for Windows 2000/XP
Toolkit for LabVIEW 95/98
Toolkit for LabVIEW NT
Toolkit for LabVIEW 2000/XP
Toolkit for OCX 95/98
Toolkit for OCX NT
Toolkit for OCX 2000/XP
Driver for LINUX
Driver for JAVA
Driver for DasyLab

 订购信息

产品序号
内容
价格
数量
 PISO-813
 32 通道隔离模拟量输入板
请来电询价
