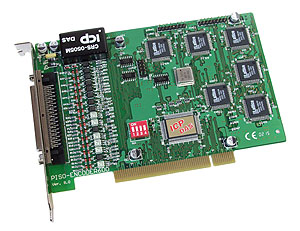

PISO-ENCODER600是6轴编码计数器,每轴有一个最大计数频率为1MHz的真32位计数器。有三种计数模式可选:1.象限方式(QUADRANT);2.顺时针/逆时针方式(CW_CCW);3.脉冲_方向模式(PULSE_DIR)。
PISO-ENCODER600有三种计数器复位模式:1.寄存器复位2.定位复位3.硬件复位。定位复位模式下可用一个C+/C-通道来复位每个循环。硬件复位可通过一个外接脚(HR1~HR6)复位。HR1~HR6也可以作为数字量输入。PISO-ENCODER600还有8通道数字量输出。这些数字量I/O被隔离电压为2500Vvrms的光电耦合器隔离。本板卡提供DOS,
windows95,windowsNT驱动。 |
◆PCI总线接口
◆6轴编码计数器
◆真正32位计数器
◆最大计数频率:1MHz
◆第三方命令(Third-order)的内部数字滤波器
◆计数模式: 象限(Quadrant), 顺时针/逆时针(CW_CCW), 脉冲_方向模式(PULSE_DIR)
◆A+, A-, B+, B-, C+, C- 输入
◆可编程计数器功能
◆索引 (C通道) 复位计数器功能
◆硬件复位(HR1~HR6),复位计数器功能
◆SCSI-II 68针连接器 |
