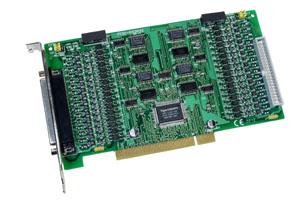

  PISO-P32A32 www.szpk.cn
   32通道光电隔离数字量输入及32通道光电隔离OC门输出卡(源电流)

 功能介绍

  PISO-P32A32有32个光电隔离数字量输入通道和32个光电隔离输出通道,被划分为4个隔离组。每个输入通道用一个光电耦合器隔离,允许通过跳线选择使用内部隔离电源或外接电源供电。每个输出通道有一个PNP晶体管及适用于感性负载的箝位二极管。输入通道0-15隔离通道为A组,16-31通道为B组,隔离输出通道被分为C组和D组。输入通道端口电源可以是外接电源或是PC机电源经DC/DC变换器供电。输出端口的电源必须是外部电源。
  本卡很容易安装在PC上。板卡与现场逻辑信号间消除了接地环流问题,并且隔离了PC受到破坏性电压的危险。
  PISO-P32A32有一个37针D型连接器和一个40针电缆公接线头。40芯插头接到DB-37的扁平电缆是固定在机箱上,用户可以通过第二个D型连接器接数字量信号。每个D型连接器包含16个输入通道和16个输出通道。

 特点


◆32通道光电隔离数字量输入
◆32通道光电隔离数字量输出
◆内建DC/DC转换器
◆4个隔离组
◆3000VDC隔离电压


 规格


隔离输入
 ◆类型:隔离电流输入
 ◆隔离电压:3750V( 用外部电源); 3000V (用内部电源)
 ◆输入电压:3.5V ~ 30V
 ◆输入阻抗:3K Ω;1/4W
 ◆响应时间:最大1Khz
隔离输出
 ◆类型:隔离集电极开路输出:100mA /通道
 ◆外部电压:最大30V
 ◆响应时间:最大10Khz


 环境


◆电源:+5V /600mA
◆工作温度:0~ 50℃
◆存储温度:-20~ 70℃
◆湿度: 0 ~ 90%无凝露
◆尺寸:180 X105 mm


 应用

◆工厂自动化
◆产品测试
◆实验室自动化

 软件


Toolkit for DOS
Toolkit for Windows 95/98
Toolkit for Windows NT
Toolkit for Windows 2000/XP
Toolkit for LabVIEW 95/98
Toolkit for LabVIEW NT
Toolkit for LabVIEW 2000/XP
Toolkit for OCX 95/98
Toolkit for OCX NT
Toolkit for OCX 2000/XP
Driver for LINUX
Driver for JAVA
Driver for DasyLab


 选件

DB-37:直接将信号连接到PISO-P32A32后端
DN-37:具有DIN导轨和37针D型连接器的I/O连接端子板

 订购信息

产品序号
内容
价格
数量
 PISO-P32A32
 32通道光电隔离数字量输入及32通道光电隔离OC门输出卡(源电流)
请来电询价
