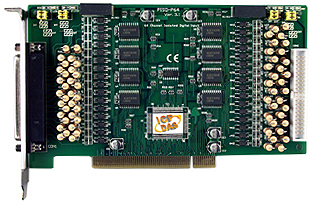

  PISO-P64 www.szpk.cn
   64通道数字量输入卡

 功能介绍


  PISO-P64有64个光电隔离数字量输入通道,被划分为4个隔离组。每个输入通道用一个光电耦合器隔离,允许通过跳线选择任意内部隔离电源或外部隔离电源供给。0-15隔离通道为A组,16-31通道为B组,32-47通道为C组,48-63通道为D组。输入通道端口电源可以是外接的电源或是PC侧用DC/DC转换器提供的电源。板卡与现场逻辑信号间消除了接地环流问题,并且隔离了PC免受到破坏性电压的危险。PISO-P64 有一个37针D型连接器和一个40针公电缆接线头。40芯插头接到DB-37的扁平电缆是固定在机箱上,用户可以通过第二个D型连接器接数字量信号。每个D型连接器包含32个输入通道。


 特点


◆PCI 总线接口
◆64通道光电隔离数字量输入
◆内建DC/DC转换器
◆4个隔离组
◆3000VDC隔离电压


 环境


◆工作温度:0 ~ 50℃
◆存储温度:-20~70℃
◆湿度:0~90%无凝露
◆尺寸:180mm X105 mm


 应用


◆工厂自动化
◆产品测试
◆实验室自动化


 规格

隔离输入
◆类型:隔离电压输入
◆隔离电压:3750V( 用外部电源); 3000V (用内部电源)
◆输入电压:3.5V ~30V
◆输入阻抗:3K Ω(DC 24V, 7.67mA) /通道
◆相应时间:最大1Khz
◆电源: +5V 400mA (标准)

 选件


DB-37:直接将信号连接到PISO-P64后端
DN-37:具有DIN导轨和37针D型连接器的I/O连接端子板


 软件


Toolkit for DOS
Toolkit for Windows 95/98
Toolkit for Windows NT
Toolkit for Windows 2000/XP
Toolkit for LabVIEW 95/98
Toolkit for LabVIEW NT
Toolkit for LabVIEW 2000/XP
Toolkit for OCX 95/98
Toolkit for OCX NT
Toolkit for OCX 2000/XP
Driver for LINUX
Driver for JAVA
Driver for DasyLab


 订购信息

产品序号
内容
价格
数量
 PISO-P64
 64通道光电隔离数字量输入板
请来电询价

 可选附件

产品序号
内容
价格
数量
 DB-37
 直接连接信号至ISO-P64板的后端
请来电询价
 DN-37
 有DIN轨道安装托板和37针D型连接头的I/O端子板
请来电询价
