WDT-01 | WDT-02 |
www.szpk.cn |
| 功能介绍 |
| |
| WDT-01/WDT-02是提供定时器、温度监控、电源监控功能的看门狗卡。
WDT-01/WDT-02还提供诸如继电器控制、复位信号、电源正常信号等，在系统一旦发生错误时，让用户立即控制他们的系统。另外还提供许多信号，如IRQ、I/O状态、RS-232、LED、蜂鸣器等,可以告诉用户或操作人员他们的系统会出现了问题。一旦WDT-01通电后，它将自动监视PC的电源和温度。通过软件将看门狗定时器启动后，WDT-01将监视软件和硬件的运行，并提供卓越而廉价的保护。WDT-02是WDT-01的经济型版本。详情请参阅以下对照表。
|
| |
| 规格 |
| |
看门狗定时器:
◆从0.01秒到167772.15秒可软件编程设定
温度监控:
◆温度：0℃~75℃
◆精度：±1℃；板上2个数字LED显示；升温温度设定：50℃，60℃，70℃ 或不设定
计算机电源监控:
◆PC 电源+5V，外部电源 +12V
RS-232 输出:
◆速度：9600，4800，2400 或1200bps
传送信息包括:
◆看门狗定时器状态，温度状态，当前温度读数，外接和PC电源状态等
电源要求:
◆1.外接电源：+12V，3W
◆2.内部电源：+12V，3W
打印机连接I/O端口：
◆LPT0(3bch)，LPT1(378h)，LPT(278h)或用户自定义，仅需要3个I/O口
输入信号:
信号/功能 |
WDT
超时 |
过热 |
电源故障 |
Reset |
Yes |
|
|
IRQ |
Yes |
Yes |
|
I/O
status |
Yes |
Yes |
Yes |
RELAY |
Yes |
Yes |
|
TTL |
Yes |
Yes |
|
LED |
Yes |
Yes |
Yes |
RS232 |
Yes |
Yes |
Yes |
Buzzer |
Yes |
Yes |
Yes |
◆WDT<=>Watchdog
◆电源故障LED指示只在端子接线板上
◆中断请求:3,4,5,6,7,9,10,11,12,14,15
4
位TTL 输出:
◆逻辑高电平：最小2.4VDC，电流400uA.
◆逻辑低电平：最大0.5VDC，sink-10mA
◆用于看门狗或温度故障的2个继电器：
◆触点型号：C型
◆最大开关电流：1A 30V/DC
◆最大开关电压：120VAC/60VDC
◆最大浪涌电流：1.25AC/DC
输出信号：
| |
WDT-01 |
WDT-02 |
| 软件驱动 |
Yes |
Yes |
| 板载7段LED |
Yes |
No |
| 温度测量 |
Yes |
No |
| 板上蜂鸣器 |
Yes |
No |
| 继电器输出看门狗报警 |
Yes |
No |
| 继电器输出温度报警 |
Yes |
No |
| 接线端子板 |
Yes |
No |
| 其他 |
Yes |
Yes |
程序举例:
WDT-01 is assigned to LPT2(278) I/O address.
<CR>means Hexcode 0d
The content of Set.da files:t=4<CR>s<CR>
The content of End.da files:<CR>e<CR>
<DOS command>
type Set.da>1pt2
(set the period of the watchdog timeout,and start
counting)
type End.da>1pt2(stop watchdog counting)
Please note:If with DOS command
Copy con LPT2
the DOS will send<CR><LF>after press
ENTER key.
WDT-01 will not accept<LF>code. |
| |
| 软件 |
| |
| ◆支持 DOS,Windows 驱动 |
| |
|
|
| 订购信息 |
| |
| 产品序号 |
内容 |
|
| WDT-01
|

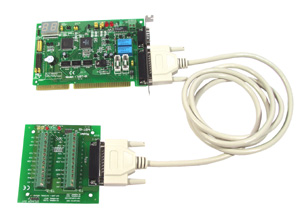

智能看门狗卡，端子板，1米电缆
|
请来电询价 |
| WDT-02
|
智能看门狗卡，无端子板、电缆、蜂鸣器继电器、LED、温度传感器
|
请来电询价 |
|
| |
| |
 |
|
|
