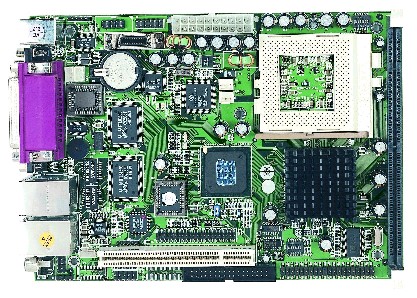

  MBM-865VA  www.szpk.cn

 产品简介

◆Socket 370架构支持Celeron /Pentium Ⅲ和 VIA-Cyrix-Ⅲ 处理器
◆集成S3 Savage4 2D/3D 显示功能,带VGA/LCD/TV-OUT输出
◆2个10/100Mbps Ethernet 接口
◆可选2串口和4串口

 产品特性

显示功能
显示芯片 VIA8605集成S3 Savage4 2D/3D、128位的 图像加速处理器
显示内存 共享系统内存,最高到32MB
支持显示类型 CRT/LCD/TV-out
分辨率 1920×1440
TV-out输出 支持NTSC/PAL两种制式的电视输出
音频接口
芯片 VIA82C686B集成
编码器 AC97, 具有线性输入和线性输出插孔、MIC话筒输入插孔
网络功能
网络芯片 2个Realtek RTL8139C 10/100M网络控制器
网络接口 2个标准RJ-45网络接口
接口
IDE 2个IDE设备 1个44-Pin 2.0mm接口和1个40-Pin 2.54mm接口支持Ultra DMA33/66/100传输模式
FDD 支持5.25"和3.5"磁盘驱动器各1个
串口 2个串口,分别是1个RS-232和1个RS-422/485;
2个高速16550UART可调串行接口
并口 1个SPP/EPP/ECP多模式并口
IrDA端口 1个115Kbps IrDA兼容串行接口
USB接口 4个USB接口,兼容USBV1.1版本和Intel Universal HCLV1.1版本
键盘及鼠标接口 1个6-Pin的接口,可支持标准的PS/2鼠标
看门狗 可编程式的看门狗,设定值为1~128秒
H/W监控 支持5V电压、3个温度和2个风扇速度的监控
RTC 256KB CMOS SRAM 数据备份功能
扩展总线 1个32位PCI扩展插槽
机构及环境特性
电源管理 ATX电源方式,符合APM1.2标准电源需求,
同时兼容ACPI1.0标淮
输入电源 +3.3V,+5V,+12V
工作温度 0~60℃
相对湿度 工作时:10%~80% (非凝结)
主板尺寸 203mm(L)×146mm(W)(8.0'×5.75')

 规格明细

总线类型 嵌入式板卡
CPU Socket 370构架,Intel Pentium III/ Celeron和 VIA-Cyrix-III 处理器,最高可上到933Mhz (66/100/133 Mhz外频 )
芯片组 VIA-8605 &VIA VT82C686B
缓存 Celeron处理器集成128KB和Pentium III处理器集成256KB
内存 1个168-Pin DIMM内存插槽,最大可支持 512MB
BIOS Award pnp Flash ROM BIOS
操作系统 DOS6.22、Windows95/98 Windows2000 Windows ME Windows NT4.0 OS/24.0 Linux2.4

 定购信息

MBM-865VA: 370架构,支持Celeron/Pentium III和VIA-cyrix-III处理器,带VGA/LCD/TV-OUT
