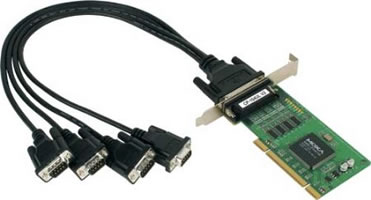

CP-104UL V2 │ 4口 RS-232 通用 PCI 多串口通信卡 |
www.szpk.cn |
|
|
◆ 支持128 byte FIFO驱动程序和内建软硬件流量控制
◆ 支持主要的Windows和Linux/UNIX OS驱动
◆ PComm Lite Utility让管理和软件开发变得容易 |
|
|
概述 |
|
MOXA CP-104 通用 PCI 系列可满足PC 服务器制造商目前大量使用的新式PCI插槽标准。此外,CP-104 通用 PCI 串口卡 可使用在3.3 V和5V的插槽,这使得MOXA卡可实际应用在所有PC 服务器上。 而具备4个RS-232串口的CP-104UL串口卡,可用来连接数据撷取设备或大部份串口设备到PC或兼容的系统上。
|
|
特点 |
|
◆ 超过800 Kbps 数据吞吐量,效能全球第一
◆ 通用的PCI兼容3.3/5V的PCI和PCI-X
◆ 为小型PC提供MD1 低挡板支架多串口通讯卡
◆ 支持Windows 2003/XP/2000/98/ME、Linux、UNIX驱动
◆ 内建的LED显示灯让维修及软件管理变得容易
◆ 单一5 VDC电源需求
◆ 串口通讯速率最高可达921.6 Kbps
◆ 支持128 byte FIFO驱动程序和内建软硬件流量控制
◆ 内建15 KV ESD 突波保护 |
|
规格 |
|
硬件 |
连接头型式 |
DB44孔式(位在卡片上) |
通用控制器 |
MOXA UART (16C550C 兼容) |
|
介面 |
总线接口 |
32-bit,通用 PCI |
串口介面 |
RS-232 |
串口数 |
4 |
信号 |
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
|
性能 |
速率 |
50 bps 至 921.6 Kbps |
最多串口数 |
4 (只需一个IRQ) |
|
设定 |
校验位 |
None, even, odd, space, mark |
数据位 |
5, 6, 7, 8 |
停止位 |
1, 1.5, 2 |
IRQ, I/O 地址 |
BIOS分配 |
|
支持操作系统 |
CP-104UL V2 |
Windows NT/2000/XP/2003, Windows 95/98/ME, Linux 2.2/2.6/2.4, Embedded Windows XP,DOS, SCO Unixware 2.1,SCO UnixWare 7, SCO Open server 5 |
|
电源需求与环境 |
电源要求 |
120 mA (+5V) |
工作温度 |
0 ~ 55℃ (32 ~ 131℉) |
工作湿度 |
5 - 95% RH |
储存温度 |
-20 ~ 85℃ (-4 ~ 185℉) |
尺寸 (W x D) |
64.5 x 120 mm (2.54x4.72in)
(LP Bracket: 80 mm; 标准挡板: 121 mm) |
突波保护 |
内嵌 15 KV ESD |
安规认证 |
FCC, CE |
|
|
|
订购信息 |
产品序号 |
内容 |
|
CP-104UL-DB9 V2 |
4口RS-232多串口通讯卡 (含DB9针式电源);
通用 PCI 总线,低挡板支架 |
请来电询价 |
CP-104UL-DB25 V2 |
4口RS-232多串口通讯卡 (含DB25针式电源);
通用 PCI 总线,低挡板支架 |
请来电询价 |
CP-104UL V2 |
4口RS-232多串口通讯卡 |
请来电询价 |
所有产品提供 |
配有标准支架的串口卡
MOXA软件CD片
快速安装手册
1 x CBL-M44M9x4-50 (CP-104UL-DB9 V2 )
1 x CBL-M44M25x4-50 (CP-104UL-DB25 V2 ) |
|
|
|
选择配件 |
产品序号 |
内容 |
|
CBL-M44M25x4-50 |
4口,DB25针式串口通讯连接盒 |
请来电询价 |
CBL-M44M9x4-50 |
4口,DB9针式串口通讯连接盒 |
请来电询价 |
|
|
|
|
|
