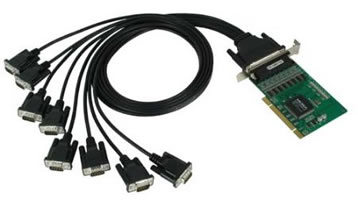

CP-168U V2 │ 8口聪明型RS-232 PCI多串口卡 |
www.szpk.cn |
|
|
◆ 通用的 PCI兼容3.3/5V的PCI和PCI-X
◆ 支持128 byte FIFO驱动程序和内建软硬件流量控制
◆ 支持主要的Windows和Linux/UNIX OS驱动
◆ PComm Lite Utility让管理和软件开发变得容易 |
|
|
概述 |
|
CP-168U V2是经济型通用PCI串口通讯卡,特别为POS和ATM应用、工业自动化系统制造商及系统整合商所设计。 CP-168U V2和许多主要的操作系统皆兼容,每个RS-232串口支持的速率最高可达921.6 Kbps, 且提供完整的调制解调器控制讯号,确保得以和众多不同的串口设备兼容。除此之外,CP-168U V2可使用在3.3 V和5V的插槽,这使得MOXA 卡可实际应用在所有PC Server上。
|
|
特点 |
|
◆ 串口通讯速率最高可达921.6 Kbps
◆ 超过700 Kbps 数据吞吐量,效能全球第一
◆ 为小型PC提供MD1 Low profile多串口通讯卡
◆ 内建15 KV ESD 突波保护
◆ 支持Windows 2003/XP/2000/98/ME、Linux、UNIX驱动
◆ 内建的LED显示灯让维修及软件管理变得容易
◆ 单一5 VDC电源需求
◆ 通用的 PCI兼容3.3/5V的PCI和PCI-X
◆ 支持128 byte FIFO驱动程序和内建软硬件流量控制 |
|
规格 |
|
硬件 |
连接头型式 |
DB62孔式 (在卡片上) |
控制器 |
MOXA UART (MU860, 16C550C 兼容) |
|
介面 |
总线接口 |
32-bit, 通用PCI |
串口介面 |
RS-232 |
串口数 |
8个 |
信号 |
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
|
性能 |
速率 |
50 bps - 921.6 Kbps |
最多串口数 |
32个(4片卡) |
|
设定 |
校验位 |
None, even, odd, space, mark |
数据位 |
5, 6, 7, 8 |
停止位 |
1, 1.5, 2 |
IRQ, I/O 地址 |
由BIOS分配 |
|
支持操作系统 |
CP-168U V2 |
Windows NT/2000/XP/2003, Windows 95/98/ME, Linux 2.2/2.6/2.4 (Red Hat,SuSe, Etc.), Embedded Windows XP,DOS,
SCO Unixware 2.1,SCO UnixWare 7, SCO Open server 5 |
|
电源需求与环境 |
电源要求 |
180 mA (+5V) |
工作温度 |
0 ~ 55℃ (32 ~ 131℉) |
工作湿度 |
5 - 95% RH |
储存温度 |
-20 ~ 85℃ (-4 ~ 185℉) |
尺寸 (W x D) |
120 x 82 mm (4.72 x 3.23in)(W x D) |
突波保护 |
内嵌 15 KV ESD |
认证 |
FCC, CE |
|
|
|
订购信息 |
产品序号 |
内容 |
|
CP-168U V2 |
8口RS-232多串口通讯卡 |
请来电询价 |
包含 |
MOXA软件CD片
快速安装手册 |
|
|
|
选择连接头(每卡选择一款) |
产品序号 |
内容 |
|
Opt8-M9 |
8口DB9针式RS-232串口通讯连接盒 |
请来电询价 |
Opt8-RJ45 |
8口,8-pin RJ45,RS-232串口通讯连接盒 |
请来电询价 |
Opt8A |
8口,DB25孔式,RS-232串口通讯连接盒 |
请来电询价 |
Opt8S |
8口,DB25孔式,RS-232串口通讯连接盒,具突波保护 |
请来电询价 |
Opt8B |
8口,DB25针式,RS-232串口通讯连接盒 |
请来电询价 |
Opt8F |
8口,DB25孔式,RS-422串口通讯连接盒,具光电隔离 |
请来电询价 |
Opt8Z |
8口,DB25孔式,RS-422串口通讯连接盒 |
请来电询价 |
Opt8K |
8口,DB25孔式,RS-422/485串口通讯连接盒 |
请来电询价 |
CBL-M62M25x8-100
(Opt8C) |
8口,DB25针式,RS-232串口通讯连接盒 |
请来电询价 |
CBL-M62M9x8-100
(Opt8D) |
8口,DB9针式,RS-232串口通讯连接盒 |
请来电询价 |
|
|
|
|
|
