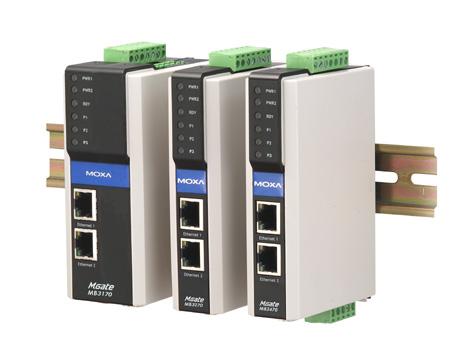

MGate MB3170/3270 │ 高级Modbus网关 |
www.szpk.cn |
| |
|
◆ 设置简单
◆ Slave模式支持最大16个TCP master且可以同时
连接31/62/124个串口slave设备
◆ Master模式同时最大支持32个TCP slave |
|
| |
| 概述 |
| |
概述
MB3170，MB3270和MB3470是高级的Modbus网关，它具有多种型号与小巧的外形，为工业Modbus网络的整合提供了最大的灵活性。它可以整合Modbus TCP，ASCII和RTU设备甚至是多master与slave的混合网络，包括串口master到串口slave，或者是同时到以太网master。同时，它还提供特别的优先级控制功能，允许紧急命令立即响应。同时，所有型号都符合工业设计，可以进行导轨安装，还有光电隔离的型号可供选择。
不需改变现有架构，将TCP master与Modbus RTU/ASCII网络进行无缝整合
MB3270和MB3470可以整合Modbus TCP与Modbus RTU/ASCII，无需改变现有Modbus RTU/ASCII的硬件架构或软件应用方式。同时，使用串口重定向功能，一个串口master可以通过指定映射的端口直接访问到串口slave设备，这个功能允许串口和TCP master同时访问串口slave设备。

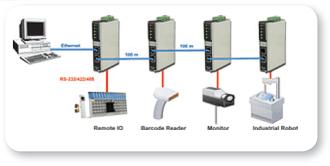

内建以太网级联口，更易接线
MGate MB3000的高级型号提供2个以太网级联端口，更容易接线。双以太网口允许用户使用标准的以太网线将多个Modbus网关连接在一起，无需集线器即可连接。
冗余电源输入
MB3000高级型号使用双电源输入来提升它的可靠性。将电源同时连接到2个DC电源上，当一个电源断开时仍然可以正常运行。高度的可靠性让高级Modbus网关更适合工业现场的应用。
继电器输出报警
通过继电器输出可以监控到以太网连接和电源输入的状态。使用继电器输出功能，维护工程师可以更好地进行日常维修及问题排查。
优先级控制(专利申请中)
当Modbus网络增大与复杂性提高后，在命令与回复之间的时间也就变成大家普遍关心的事情。MB3000高级型号为紧急命令提供了优先级控制功能，它允许用户定义特别的命令，这些命令可以立即发送和响应。同时我们提供多种不同的定义方法，来提升系统的兼容性。
|
| |
| 特点 |
| |
◆ 设置简单
◆ Slave模式支持最大16个TCP master且可以同时连接31/62/124个串口slave设备
◆
Master模式同时最大支持32个TCP slave
◆
提供紧急的命令请求通道，确保QoS控制
◆
支持串口重定向
◆
内嵌Modbus协议分析器
◆
冗余双DC电源输入
◆
内建以太网级联口，更易接线 |
| |
| 规格 |
| |
| LAN |
| 以太网 |
10/100 Mbps, RJ45, 自动侦测MDI/MDIX |
| 保护 |
内建 1.5 KV 电磁隔离保护 |
|
| 串口 |
| 界面 |
RS-232/422/485（软件可选） |
| 端口数量 |
MB3170, MB3170I: 1
MB3270, MB3270I: 2 |
| 接口类型 |
MB3170/MB3170I - Male DB9 for RS-232, terminal block for RS-422/485
MB3270/MB3270I - Male DB9 |
| 信号 |
RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422: Tx+, Tx-, Rx+, Rx-, GND
RS-485 (2线): Data+, Data-, GND
RS-485 (4线): Rx+, Tx-, Rx+, GND |
| 串口保护 |
15KV ESD |
|
| 串口通讯参数 |
| 校验 |
None, Even, Odd, Space, Mark |
| 数据位 |
7, 8 |
| 停止位 |
1, 2 |
| 流控 |
RTS/CTS, XON/XOFF |
| 速率 |
50 至 921.6 Kbps |
|
| 软件特点 |
| 操作模式 |
RTU Slave, RTU Master, ASCII Slave, ASCII Master |
| 工具 |
MGate Manager Suite for Windows 98/ME/NT/2000/XP/2003/Vista |
| 多master、多点连接 |
Master 模式： 最大 32 TCP slave
Slave 模式： 16 TCP master, 每个master允许同时32个命令请求 |
|
| 电源需求 |
| 电源输入 |
12 至 48 VDC |
| 电源接口 |
接线端子 |
| 电源线保护 |
1 KV Burst (EFT), EN61000-4-4
0.5 KV Surge, EN61000-4-5 |
|
| 机械规格 |
| 外壳材料 |
MB3170：铝 (1 mm)
MB3270：铝 (1 mm) |
|
| 工作环境 |
| 工作温度 |
0 至 55°C (32 至 131°F), 5 至 95% RH（60）
-40 ~ 75 °C (-40 ~ 185 °F) 宽温型号 |
| 储存温度 |
-20 至 85°C (-4 至 185°F), 5 至 95% RH |
|
| 安规认证 |
| EMC |
CE: EN550022 Class A / EN550024
FCC: FCC Part 15 subpart B, Class A |
| 安全 |
TUV：EN60950-1
冲击：IEC60068-2-27
跌落：IEC60068-2-23
震动：IEC60068-2-6 |
| 保修期 |
5年 |
|
|
| |
| 订购信息 |
| 产品序号 |
内容 |
|
|
MGate MB3170 |
1口高级Modbus网关 |
请来电询价 |
|
MGate MB3170I |
1口高级Modbus网关（带有2 KV光电隔离） |
请来电询价 |
|
MGate MB3270 |
2口高级Modbus网关 |
请来电询价 |
|
MGate MB3270I |
2口高级Modbus网关（带有2 KV光电隔离） |
请来电询价 |
| 所有产品包括 |
1台MGate MB3000高级Modbus网关
快速安装向导
文档及软件光盘
保修手册 |
|
|
| |
| 选购配件 |
|
产品序号 |
内容 |
|
|
DR-45-24 |
45W/2A 导轨安装 24 VDC 电源供应器，通用85 ~ 264 VAC 输入 |
请来电询价 |
|
DR-75-24 |
75W/3.2A导轨安装 24 VDC 电源供应器，通用85 ~ 264 VAC 输入 |
请来电询价 |
|
DR-120-24 |
120W/5A导轨安装 24 VDC 电源供应器，通用88 ~ 132 VAC/176 ~ 264 VAC
(开关切换) |
请来电询价 |
|
| |
 |
|
|
