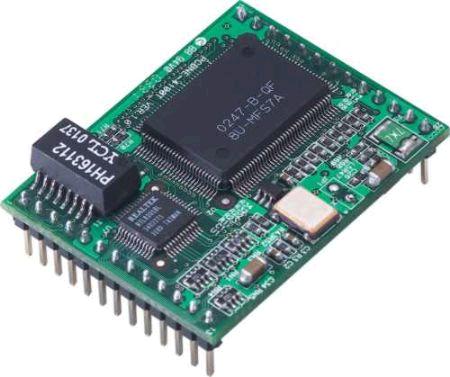

NE-4100T │ 10/100 Mbps 嵌入式设备联网模块(TTL) |
www.szpk.cn |
| |
|
◆ 体积小巧的设备联网模块让您的串口设备立即
以10/100M联网
◆ 人性化的设定选项让您轻松连接串口设备 |
|
| |
| 概述 |
| |
NE-4100T配备有多种以太网络通讯协议（TCP Server, TCP Client, UDP），让您的串口设备能够立即联网。NE-4100T的体积精巧，仅45 x 36 mm的大小连信用卡的一半都不到。这样精巧的体积让您可以轻松地将NE-4100T与您的串口设备整合，使您的串口设备以10/100M的速率联网。
内建TCP/IP通讯协议
NE-4100T内建的TCP/IP通讯协议让研发工程师可以轻松地将串口设备联网，再也不需要花大量的时间与精神编写TCP/IP通讯协议。如此一来，工程师可以将大部份的时间运用在开发其它更重要的产品功能上，让公司推出产品的周期缩短。自动侦测10/100M接口让您可以享受高速传输的优点。除此之外，NE-4100T的4个GPIO脚位让您有更多、更为弹性的空间根据客户的需求开发产品功能。NE-4100T的标准5V设计更适用于现在的设备，让研发工程师得以花费更少的时间与精力在电路的设计上。
人性化的设计选项
透过易操作的Windows utility，Web browser，telnet console，或serial console即可完成设定。除此之外，Windows-based的NECI (Network Enabler Configuration Interface) Library更可以协助您开发自己的Windows utilities。
缩短产品推出的时程
NE-4100T具备标准的排针间距（0.254mm)和26 pin双排针的设计让您得以缩短设计的周期，使产品能尽速推出。内建的transformer确保讯号不受干扰，同时也节省了设计以太网络电路的时间及空间。
可程序的优点符合您客制化的需求
Moxa另提供一款可程序版本，以满足您客制化的应用，如通讯协议转换，前端数据处理等等。NE-4110S的Software Development Kit (SDK)包括Turbo C compiler和超过100个应用程序设计接口(API)供socket command和串口控制之用。另提供范例程序供您参考，减少您研发软件的时间。
NE-4100-ST Starter Kit
NE-4100T-ST starter kit囊括了您研发应用程序所需的所有组件，包括测试板，SDK，技术文件，缆线，和其它配件。
应用
门禁/保全控制系统(卡片阅读机，生物认证设备)
医疗/保健自动化系统(ECG, 超音波检知器, 验血设备)
工业自动化(PLC, 测试设备)
大楼自动控制系统(HVAC, 火灾警报器)
信息家电(UPS监测模块)
|
| |
| 特点 |
| |
◆ Serial （TTL） 转10/100M自动侦测以太网接口的嵌入式设备联网模块
◆ 体积小巧 (45 x 36 mm)
◆
可立即使用的TCP/IP韧体让联网更为快速
◆
TCP Server, TCP Client, UDP, Real COM 操作模式
◆
可利用Web browser, serial console,TelnetConsole 或 Windows utility轻松设定
◆
低耗电量的设计(1.5W)
◆
具备4个GPIO |
| |
| 规格 |
| |
| LAN |
| 以太网 |
10/100 Mbps自动检测 |
| 保护措施 |
内建1.5 KV电磁隔离保护 |
| Pins |
ETx+, ETx-, RTx+, RTx- |
|
| 串口接口 |
| 接口 |
TTL x 2 |
| 讯号 |
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
(保留一个脚位供您设计需求之用) |
|
| 串口通讯参数 |
| 校验 |
None, Even, Odd, Space, Mark |
| 数据位 |
5, 6, 7, 8 |
| 停止位 |
1, 2 |
| 流量控制 |
RTS/CTS, XON/XOFF |
| 速率 |
110 bps 至 230.4 Kbps |
|
| GPIO |
|
| 软件 |
| 协议 |
ICMP, ARP, IP, TCP, UDP, DHCP, Telnet, HTTP, SNMP, SMTP |
| 操作模式 |
TCP Server, TCP Client, UDP, Real COM |
| 操作系统 |
Windows 95/98/ME/NT/2000/XP |
| 设定 |
Web browser, serial console, Telnet console, 或者 Windows utility |
| Host Control API |
NECI library可供您自行开发操作系统之用 |
|
| 电源需求 |
| 电源输入 |
5 VDC, ±5% |
| 电源输出 |
290 mA @ 5 VDC (最大) |
|
| 环境 |
| 操作温度 |
0 至 55°C (32 至 131°F)
-40 至 75°C (-40 至 167°F) ( -T 宽温机型) |
| 储存温度 |
-20 至 85°C (-4 至 185°F), 5 至 95% RH |
|
| 安规认证 |
| EMC |
FCC Class A, CE Class A |
|
| 保修 |
|
|
| |
| 订购信息 |
| 产品序号 |
内容 |
|
|
NE-4100T |
10/100 Mbps Ethernet Network Enabler for Serial (TTL) Devices,
with DIL package |
请来电询价 |
|
NE-4100T-CMD |
Serial Command Mode Version of NE-4100T, 100 Mbps Ethernet Network
Enabler for TTL Devices, with DIL package |
请来电询价 |
|
NE-4100-ST |
Starter Kit for NE-4100T 包含:
NE-4110S 及测试板
软件CD: NE-4110S utility和使用手册
快速安装指南(印刷本)
配件 (电源适配器, 以太网交叉线, 串口延长线)
MOXA 5年保证书 |
请来电询价 |
|
| |
 |
|
|
