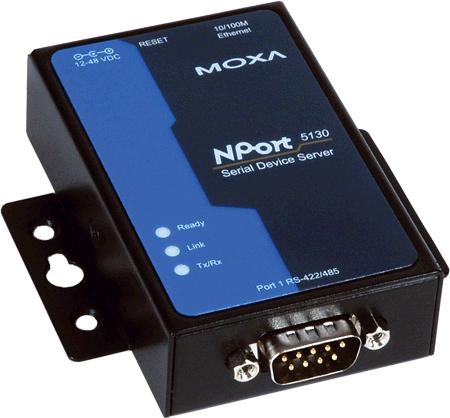

NPort 5130 系列 │ 1口RS-422/485串口设备联网服务器 |
www.szpk.cn |
| |
|
◆ 提供包括TCP Server、TCP Client、UDP Server/Client
和 Ethernet Modem在内的不同socket操作模式
◆ 易于使用、可用于批量安装的Windows工具
◆ 可通过网络Web/Telnet进行配置 |
|
| |
| 概述 |
| |
在大多数应用中，长距离的数据采集都是采用RS-485菊花链的方式来实现的，但是从每个设备读取数据需要耗费的时间比较长。为了改善这种状况，NPort 5130可以帮助计算机向每个RS-485设备发送命令并且在一秒之内接受到返回的数据，无需等待轮讯。
安装方便
也许您使用的NPort 5130分布在网络的不同位置，它们却具备相同的配置。为了避免重复的安装，Moxa在用于 Windows中的NPort Administrator中提供了方便批量安装的工具。用户可以通过选择所有在线NPort对其做除了IP 之外的所有参数配置。
故障排除更加容易
NPort 5130支持SNMP V2.0。通过使用SNMP Manager，用户可以观察网络上所有NPort 5130的状态。当NPort5 1 3 0 发生错误时（ 用户定义的） ， 它会自动通知SNMP Manager。除此之外，该设备还为那些不愿使用SNMP manager的用户提供email报警功能。 通过Moxa的Windows Utility或web console，用户可以自定义报警出发条件。用户受到的报警包括NPort 5130的热启动、冷启动或密码更改等信息。
|
| |
| 特点 |
| |
◆ 低成本、信用卡大小
◆ 支持Windows/Linux COM串口驱动程序模式
◆
提供包括TCP Server、TCP Client、UDP Server/Client和 Ethernet Modem在内的不同socket操作模式
◆
无需PC、可通过网络连接两个串口设备的对等连接模式
◆
易于使用、可用于批量安装的Windows工具
◆
所有信号内置15 KV突波保护
◆
支持网络管理协议SNMP MIB-II
◆
可通过网络Web/Telnet进行配置 |
| |
| 规格 |
| |
| LAN |
| 以太网 |
10/100 Mbps，RJ45，Auto MDI/MDIX |
| 保护 |
内建1.5 KV电磁隔离 |
|
| 串口介面 |
| 介面 |
RS-422/485 |
| 串口数 |
1 |
| 端口类型 |
Male DB9 |
| 信号 |
RS-422：Tx＋、Tx－、Rx＋、Rx－、GND
RS-485（2线）：Data＋、Data－、GND
RS-485（4线）：Tx＋、Tx－、Rx＋、Rx－、GND |
| 信号保护 |
15KV ESD全信号保护 |
| RS-485数据流向 |
ADDC?（专利保护的数据流向自动控制功能） |
|
| 串口通讯参数 |
| 校验位 |
None, Even, Odd, Space, Mark |
| 数据位 |
5, 6, 7, 8 |
| 停止位 |
1, 1.5, 2 |
| 流控 |
RTS/CTS, XON/XOFF |
| 波特率 |
50 bps ~ 921.6 Kbps |
|
| 软件特性 |
| 协议 |
ICMP, IP, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP, HTTP, SMTP |
| 工具 |
NPort Administration Suite for Windows 95/98/ME/NT/2000/XP/2003/Vista |
| 驱动支持 |
Windows 95/98/ME/NT/2000/XP/2003/XP x64/2003 x64 COM driver,
Linux real TTY driver, SCO Unix,SCO OpenServer 5, UnixWare 7,
UnixWare 2.1.x, SVR4.2,QNX |
| 配置方式 |
Web/Serial/Telnet console, or Windows utility |
|
| 电源需求 |
| 电源输入 |
12 to 48 VDC |
| 功耗 |
200mA@12V，106mA@24V |
| 电源保护 |
1KV Burst(EFT)，EN61000-4-4
0.5 KV Surge，EN61000-4-5 |
|
| 机械 |
|
| 环境 |
| 操作温度 |
0 ~ 55°C (32 ~ 131°F), 5 ~ 95% RH
-40 to 75°C (-40 to 167°F)，宽温型号 |
| 存储温度 |
-20 ~ 85°C (-4 ~ 185°F), 5 ~ 95% RH |
|
| 安规认证 |
| EMC |
CE：EN55022 Class A/EN55024
FCC：FCC Part 15 Subpart B, Class A |
| 安全 |
UL：UL60950-1，UL 508
TüV：EN60950-1 |
| MTBF |
246505 hrs |
| 保修 |
5年 |
|
|
| |
| 订购信息 |
| 产品序号 |
内容 |
|
|
NPort 5130 |
1口RS-422/485串口设备联网服务器 |
请来电询价 |
| 所有产品提供 |
1口NPort 5130串口设备联网服务器
电源适配器
快速安装指南
NPort软件光盘及文档 |
|
|
| |
| 选购配件 |
|
产品序号 |
内容 |
|
|
DK-35A |
导轨安装配件 (35 mm) |
请来电询价 |
|
| |
 |
|
|
