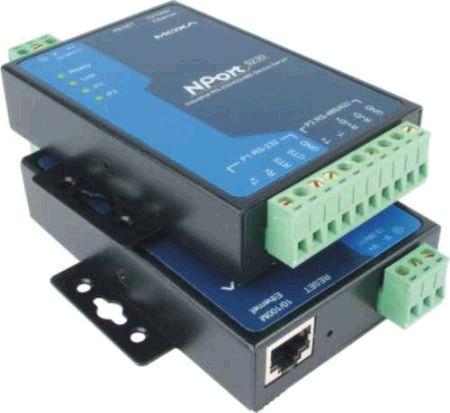

NPort 5230 │ 通用型2串口设备联网服务器 |
www.szpk.cn |
| |
|
◆ 2口串口设备联网服务器—2个RS-422/485串口,
或1个RS-422/485串口和1个RS-232串口
◆ 具备内建TCP/IP协议和所有您会需要的操作模式
◆ 轻松安装和配置—您最理想最适合的随插即用设备
连网服务器 |
|
| |
| 概述 |
| |
将串口设备连接到以太网络
NPort 5200系列的串口设备联网服务器可让工业串口设备立即连上网络。NPort 5200系列的串口设备联网服务器体积小巧，是将RS-232或RS-422/485串口设备，如PLC，测量仪，和传感器连接到IP-based Ethernet LAN最佳的选择，让您的软件可以存储本地LAN或网络上的任何串口设备。
标准的TCP/IP 界面和多种操作模式
NPort 5200系列的串口设备联网服务器提供了提供了TCP Server，TCP Client，和UDP，可确保与使用标准的网络API（Winsock，BSD Sockets）的网络软件具备兼容性。
支持现有软件Real COM/TTY驱动程序
有个Real COM/TTY 驱动程序，用于COM/TTY口的软件现在可以随时用于TCP/IP网络。这项特点不但让您不需要更换软件，更可以让串口设备立即连网。
简单的安装和设置
NPort 5200系列的串口设备联网服务器支持自动IP设定协议（DHCP，BootP），以及通过Web Browser console手动设置。两者都提供了快速有效的安装方法。有了NPort 5200的Windows Utility，执行安装的动作简单愉快，所有系统的设置都可存储并复制到其他设备联网服务器上。
|
| |
| 特点 |
| |
◆ 可让串口设备立即联网
◆ 提供TCP Server，TCP Client和UDP等多种socket操作模式
◆
可利用简单的Windows Utility 执行批量安装
◆
体积如香烟盒大小
◆
自洞侦测10/100 Mbps Ethernet
◆
采用2线或4线RS-485数据流向自动控制（ADDC?）
◆
所有端口都内建15 KV ESD突波保护
◆
支持SNMP MIB-II网管功能 |
| |
| 规格 |
| |
| LAN |
| 以太网 |
10/100 Mbps, RJ45 |
| 保护 |
内嵌的1.5 KV电磁隔离保护 |
|
| 串口介面 |
| 介面 |
NPort 5230: 1 RS-422/485 口, 1 RS-232 口
NPort 5232/5232I: 2 RS-422/485 口 |
| 串口数 |
2 |
| 串口类型 |
Terminal Block |
| 信号 |
RS-232: TxD, RxD, RTS, CTS, GND
RS-422: Tx+, Tx-, Rx+, Rx-, GND
4-wire RS-485: Tx+, Tx-, Rx+, Rx-, GND
2-wire RS-485: Data+, Data-, GND |
| 串口线保护 |
所有端口提供15 KV ESD
NPort 5232I有2 KV隔离 |
| 电源保护 |
4 KV Burst (EFT), EN61000-4-4
2 KV Surge (Power), EN61000-4-5 |
| RS-485 数据流向 |
专利保护的数据流向自动控制(ADDC?) |
|
| 内嵌功能 |
| Buzzer |
内嵌蜂鸣器 |
| Real-Time Clock |
内嵌实时时钟 |
| Watch Dog Timer |
内嵌看门狗计时器 |
|
| 串口通讯参数 |
| 校对 |
None, Even, Odd, Space, Mark |
| 数据位 |
5, 6, 7, 8 |
| 停止位 |
1, 1.5, 2 |
| 流控 |
RTS/CTS (仅适用于 RS-232 端口), XON/XOFF , DTR/DSR |
| 速率 |
50 bps 至 230.4 Kbps |
|
| 软件功能 |
| 协议 |
ICMP, IP, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP, HTTP, SMTP, SNTP |
| 使用平台 |
Windows 95/98/ME/NT/2000/XP |
| Real COM/TTY 驱动程序 |
Windows 95/98/ME/NT/2000/XP/2003 Real COM drivers, Linux real tty driver |
| 配置 |
Web 浏览器, Telnet Console, 或者 Windows 使用平台
串口 Console (仅适用于NPort 5230 ) |
|
| 电源需求 |
| 电源输入 |
12 至 30 VDC |
| 电源输出 |
NPort 5230: 315 mA @ 12V （最大）
NPort 5232: 274 mA @ 12V （最大）
NPort 5232I: 365 mA @ 12V （最大） |
|
| 机械 |
| 材料 |
铝质(1 mm) |
| 尺寸(W x H x D) |
NPort 5230/5232
90.2 x 100.4 x 22 mm (含 ears)
67 x 100.4 x 22 mm (无 ears)
NPort 5232I
90.2 x 100.4 x 35 mm (含 ears)
67 x 100.4 x 35 mm (无 ears) |
| 重量 |
NPort 5230: 0.140 kg (0.31 lb)
NPort 5232: 0.119 kg (0.26 lb)
NPort 5232I: 0.157 kg (0.35 lb) |
|
| 环境 |
| 操作温度 |
0 至 55°C (32 至 131°F), 5 至 95% RH |
| 储存温度 |
-20 至 85°C (-4 至 185°F), 5 至 95% RH |
|
| 安规认证 |
| EMC |
FCC Class A, CE Class A |
| 安全 |
UL, CUL, TüV |
| 保修 |
5年 |
|
|
| |
| 订购信息 |
| 产品序号 |
内容 |
|
|
NPort 5230 |
2口 串口设备联网服务器
1 RS-422/485 口, 1 RS-232 口 |
请来电询价 |
|
NPort 5232 |
2口 串口设备联网服务器
2 RS-422/485 口 |
请来电询价 |
|
NPort 5232I |
2口 串口设备联网服务器
2 RS-422/485 口具备光电隔离保护 |
请来电询价 |
| 以上产品提供 |
4口 串口设备联网服务器
快速安装指南
NPort 文件及软件CD
电线 |
|
|
| |
| 选购配件 |
|
产品序号 |
内容 |
|
|
DK-35A |
导轨安装工具 (35 mm) |
请来电询价 |
|
| |
 |
|
|
