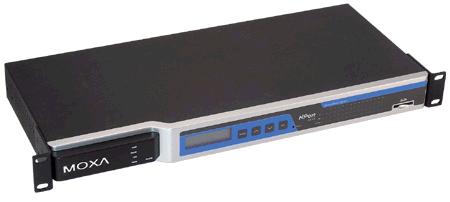

  NPort 6600 系列 │ 8/16/32串口机架型安全终端服务器 www.szpk.cn


 ◆ 最大32口设计,适用于集中监控
 ◆ 支持任意波特率
 ◆ 网络断线时可通过缓存暂存串口数据
 ◆ 端口缓存可通过SD插槽扩展
 ◆ 具备网络模块扩展槽

 概述


  NPort? 6600专为那些需要通过网络实现集中监控的串口设备而设计。目前已经推出8/16/32串口终端服务器。一旦大量 串口设备接入以太网络时,数据传输的安全性就变的十分重要。NPort? 6600为计算机和串口设备之间的通信提供了功能强大的加密机制,如当今先进的DES/3DES/AES加密技术。


 易于安装,配备LCD控制面板


  NPort? 6600内建了LCD控制面板,可设置NPort?服务器的各种参数。该面板可以显示服务器名称、串口数量和IP地 址。因此,客户可以轻松实现IP地址、子网掩码和网关等参数的轻松配置。



 RS-485终端电阻可调

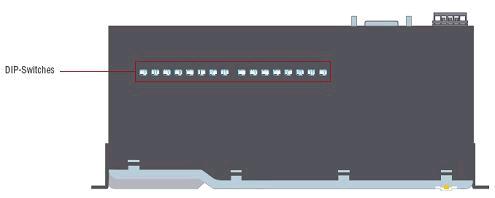

  在RS-485通信模式下,可对NPort? 6600终端电阻(信号拉高、拉低电阻)进行调节。在某些关键应用场合,终端电阻可以用来防止串行信号灯反射。而当电气信号异常时,也需要对拉高、拉低电阻进行调整。客户只需通过内建的DIP开关对NPort? 6600的终端电阻进行人工调节便可实现信号的正常传输。



 特点

 ◆ 最大32口设计,适用于集中监控
 ◆ 支持任意波特率
 ◆ 网络断线时可通过缓存暂存串口数据
 ◆ 端口缓存可通过SD插槽扩展
 ◆ 具备网络模块扩展槽

 规格

 以太网接口(内建)
 数量  1
 速率  10/100 Mbps自适应
 接口类型  8-pin RJ45
 电磁隔离保护  内建1.5 KV
 光纤(网络模块)
 光口  100BaseFX,SC接头
 距离  多模:0 ~ 2 km, 1310 nm (62.5/125 μm, 500 MHz*km)
 单模:0 ~ 40 km, 1310 nm (9/125 μm, 3.5 PS/(nm*km))
 最小TX输出  多模:-20 dBm
 单模:0 ~ 40 km, -5 dBm
 最大TX输出  多模:-14 dBm
 单模:0 ~ 40 km, 0 dBm
 灵敏度  多模:-34~-30 dBm
 单模:-36~-32 dBm
 串口
 串口数量  8/16/32个
 接口标准  NPort? 6610:RS-232
 NPort? 6650:RS-232/422/485
 接口类型  8-pin RJ45
 ESD保护  全信号内建15 KV
 RS-485数据流向  ADDC? (专利保护的数据流向自动控制功能)
 Console端口  专用的RS - 232控制台端口,后面板(8针脚 RJ45)
 串口通讯参数
 校验位  None, Even, Odd, Space, Mark
 数据位  5 , 6 , 7, 8
 停止位  1, 1.5 , 2
 流量控制  RTS/CTS, XON/XOFF
 波特率  50 bps ~ 921.6 Kbps
 扩展存储插槽
 插槽类型  SD插槽
 软件特点
 协议  ICMP,IP,TCP,UDP,DHCP,BOOTP,Telnet,DNS, SNMP,HTTP,SMTP,ARP,
 PPPoE,DDNS
 安全协议  DES,3DES,AES,SSH,SSL,HTTPS, RADIUS,PAP,CHAP,TACACS+
 驱动支持  Windows Real COM drivers (for Windows 95,98,ME,NT,2000,XP,2003,
 Vista,XP x64,2003 x64,Vista x64),Linux Real TTY driver,
 Fixed TTY drivers (for SCO Unix,SCO OpenServer,UnixWare 7,UnixWare 2.1,
 SVR 4.2,QNX 4.25,QNX 6,Solaris 10,FreeBSD,AIX5.x,HP-UX 11i)
 配置方式  Web Console,Serial Console,Telnet Console,
 Windows Search Utility
 物理特性
 材料  SCC钢板(1 mm),IP30等级保护
 重量  NPort? 6600-8:3460 g
 NPort? 6600-16:3580 g
 尺寸  无挂耳:440 x 195 x 44 mm (17.32 x 7.68 x 1.73 in)
 含挂耳:480 x 195 x 44 mm (18.9 x 7.68 x 1.73 in)
 电源要求
 电源输入  AC模式:100 ~ 240 VDC
 DC模式:±48 VDC (20 ~ 72 VDC,-20 ~ -72 VDC)
 电源功耗  AC模式:285 mA @ 100 VAC,190 mA @ 240 VAC
 DC模式:293 mA @ 48 VDC
 电源线保护  1 KV burst (EN61000-4-4: EFT/B),0.5 KV surge (EN61000-4-5)
 环境参数
 工作温度  0 ~ 55 °C (32 ~ 131 °F)
 工作湿度  5 ~ 95% RH
 存储温度  -20 ~ 70 °C (-4 ~ 158 °F)
 安规认证
 EMC  CE (EN55022 Class A/EN55024)
 FCC (FCC Part 15 Subpart B,Class A)
 安全  UL (UL60950-1)
 TüV (EN60950-1)
 EN61000-4-2 (ESD)  4 KV contact
 EN61000-4-4 (EFT)  1 KV power
 EN61000-4-5 (Surge)  2 KV power
 可靠性
 报警工具  内建蜂鸣器和RTC(实时时钟)
 自动重启触发机制  内建WDT(看门狗时钟)
 保修期
 保修期  5年

 订购信息
产品序号
内容
价格
数量
 NPort? 6610-8
 8口RS-232到以太网安全型终端服务器
请来电询价
 NPort? 6610-8-48V
 8口RS-232到以太网安全型终端服务器,48 V电源输入
请来电询价
 NPort? 6610-16
 16口RS-232到以太网安全型终端服务器
请来电询价
 NPort? 6610-16-48V
 16口RS-232到以太网安全型终端服务器,48 V电源输入
请来电询价
 NPort? 6610-32
 32口RS-232到以太网安全型终端服务器
请来电询价
 NPort? 6650-8
 8口RS-232/422/485到以太网安全型终端服务器
请来电询价
 NPort? 6650-8-48V
 8口RS-232/422/485到以太网安全型终端服务器,48 V电源输入
请来电询价
 NPort? 6650-16
 16口RS-232/422/485到以太网安全型终端服务器
请来电询价
 NPort? 6650-16-48V
 16口RS-232/422/485到以太网安全型终端服务器,48 V电源输入
请来电询价
 NPort? 6650-32
 32口RS-232/422/485到以太网安全型终端服务器
请来电询价
 NPort? 6650-32-48V
 32口RS-232/422/485到以太网安全型终端服务器,48 V电源输入
请来电询价
 包装清单
 1台NPort 6600安全型终端服务器
 CBL-RJ45M9-150 x 1
 电源适配器(仅AC模式)
 软件光盘及文档
 快速安装指南(打印版)
 产品包修卡


 选购配件
产品序号
内容
价格
数量
 DK-35A
 DIN-Rail 安装套件(35 mm)
请来电询价
 CBL-RJ45M9-150
 8-pin RJ45转male DB9电缆, 150 cm
请来电询价
 CBL-RJ45F9-150
 8-pin RJ45转female DB9电缆, 150 cm
请来电询价
 CBL-RJ45M25-150
 8-pin RJ45转male DB25电缆, 150 cm
请来电询价
 CBL-RJ45F25-150
 8-pin RJ45转female DB25电缆, 150 cm
请来电询价
 NM-TX01
 1个10/100BaseTX口
请来电询价
 NM-TX02
 2个10/100BaxeTX口
请来电询价
 NM-FX01-S-SC
 1个10/100BaseTX口,单模,SC 连接头
请来电询价
 NM-FX01-M-SC
 1个10/100BaseTX口,多模,SC 连接头
请来电询价
 NM-FX02-S-SC
 2个10/100BaseTX口,单模,SC 连接头
请来电询价
 NM-FX02-M-SC
 2个10/100BaseTX口,多模,SC 连接头
请来电询价
 NM-GPRS/GSM
 1个GPRS/GSM modem模块
请来电询价
 NM-Modem
 1个PSTN modem口,支持RJ11连接头
请来电询价
