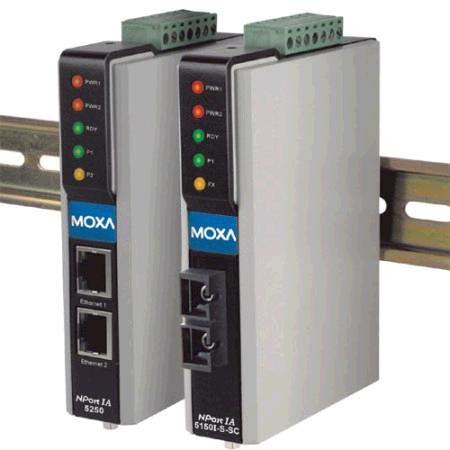

NPort IA5150/5250 系列 │ 1/2口工业级串口设备联网服务器 |
www.szpk.cn |
| |
|
◆ 节省空间的直立式工业设备联网服务器
◆ 10/100BaseTX (RJ45) 或100BaseFX
(SC连接头，单/多光纤端口)
◆ 内嵌两个Ethernet口
◆ 两个DC电源方便冗余
◆ 侦测到异常状态时自动发出E-mail及继电器输出警告 |
|
| |
| 概述 |
| |
在工业自动化领域中， NPort IA 串口设备服务器将更容易更方便的将您的串口设备轻松联网。 NPort IA 串口设备服务器可以把任何串口设备连接网络，另外也支持 TCP Server 、 TCP Client 及 UDP 模式确保与网络软件兼容。 NPort IA 串口设备服务器是 RS-232/422/485 串口设备最理想的选择，可连接如： PLC 、感应器、测量器、读码机和显示设备等。此外， NPort IA 可以采用坚固耐用的 DIN-Rail 安装。
内建以太网口方便连接
内建两个以太网口可将每一台NPort IA串口设备服务器连接起来。因此不需要将串口设备连接到额外的以太网交换机上。
冗余电源输入
NPort IA 串口设备服务器提供两个电源，可同时连结两个 DC 电源。如果其中一个电源断线，另一个备用电源将会自动地切换，来支持 NPort IA 串口设备服务器所需要的电力。两个输入电源的设计将保证您的设备不会停止操作。
异常事件时，自动发出 E-mail 和继电器输出报警
内建继电器和 E-mail 输出报警机制，帮助你监控每一个网络联机及电源的状态，并且透过 Web Console 了解网络联机及电源是否断线。继电器和 E-mail 输出报警功能将能帮助维护工程师实时响应任何紧急状况。 |
| |
| 特点 |
| |
◆ 节省空间的直立式工业设备联网服务器
◆ 让您的串口设备立即联网
◆
支持TCP Server、TCP Client、UDP和Real COM等多种操作模式
◆
2或4线RS-485自动数据流向控制 (ADDC?)
◆
10/100BaseTX (RJ45) 或100BaseFX (SC连接头，单/多光纤端口)
◆
导轨或挂壁式安装
◆
内建两个以太网口，方便串联
◆
冗余电源输入
◆
异常事件时，自动发出E-mail和继电器输出报警
◆
IP30 |
| |
| 规格 |
| |
| LAN (NPort IA5150-M-SC/5150I-M-SC/5150-S-SC/5150I-S-SC) |
| 光纤口 |
1 100BaseFX ports (SC连接头) |
|
| LAN (NPort IA5150/5150I/5250) |
| Ethernet Switch Ports |
2 10/100BaseT(X) ports (RJ45连接头) |
| 保护 |
内建1.5 KV电磁隔离 |
|
| 光纤 |
| 距离 |
多模：0 至 2 km, 1310 nm (62.5/125 μm, 500 MHz*km)
单模：0 至 40 km, 1310 nm (9/125 μm, 3.5 PS/(nm*km)) |
| 最小TX输出 |
多模： -20 dBm
单模： 0 至 40 km, -5 dBm |
| 最大TX输出 |
多模： -14 dBm
单模： 0 至 40 km, 0 dBm |
| 灵敏度 |
-36 至 -32 dBm (单模), -34 至 -30 dBm (多模) |
|
| NPort IA5150串口界面 |
| 界面 |
RS-232/422/485 |
| 串口数 |
1 |
| 串口类型 |
RS-232：DB9针式
RS-422/485：5-pin接线端子 |
| 信号 |
RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422: Tx+, Tx-, Rx+, Rx-, GND
4-wire RS-485: Tx+, Tx-, Rx+, Rx-, GND
2-wire RS-485: Data+, Data-, GND |
| 保护 |
所有信号均有15 KV 保护 |
| 光电隔离 |
2 KV (5150/5150I-M-SC/5150I-S-SC) |
| RS-485数据流向 |
数据流向自动控制 (ADDC?) |
|
| NPort IA5250串口界面 |
| 界面 |
RS-232/422/485 |
| 串口数 |
2 |
| 串口类型 |
DB9 针式 |
| 信号 |
RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422: Tx+, Tx-, Rx+, Rx-, GND
4-wire RS-485: Tx+, Tx-, Rx+, Rx-, GND
2-wire RS-485: Data+, Data-, GND |
| 保护 |
所有信号提供15 KV保护 |
| RS-485数据流向 |
自动数据流向控制 (ADDC?) |
|
| 串口通讯参数 |
| 校验位 |
None, Even, Odd, Space, Mark |
| 数据位 |
5, 6, 7, 8 |
| 停止位 |
1, 1.5, 2 |
| 流控 |
RTS/CTS (仅供RS-232), XON/XOFF |
| 速率 |
110 bps 至 230.4 Kbps |
|
| 软件功能 |
| 协议 |
ICMP, IP, TCP, UDP, DHCP, BOOTP, Telnet, Rtelnet, DNS, SNMP, HTTP,
SMTP, SNTP |
| 工具 |
NPort Administrator for Windows 95/98/ME/NT/2000/XP |
| Real COM/TTY 驱动程序 |
Windows 95/98/ME/NT/2000/XP/2003 Real COM 驱动程序,
Linux real TTY驱动程序 |
| 配置 |
Web 浏览器, Telnet Console, Windows 使用平台, 或者 串口l console |
|
| 电源需求 |
| 电源输入 |
12 至 48 VDC |
| 电源输出 |
5150: 358 mA @ 12V (最大)
5150I: 417 mA @ 12V (最大)
5250: 390 mA @ 12V (最大) |
|
| 机械 |
| 外壳 |
IP30保护 |
| 尺寸(W x D x H) |
29 x 89.2 x 118.5 mm |
| 重量 |
5150 系列: 0.15 kg
5250: 0.16 kg (0.35 lb) |
|
| 操作环境 |
| 操作温度 |
0 至 55°C (32 至 131°F), 5 至 95% RH |
| 储存温度 |
-20 至 85°C (-4 至 185°F), 5 至 95% RH |
|
| 安规认证 |
| 保修 |
5年 |
| EMC |
FCC Class A, CE Class A |
| 安全 |
CUL;
UL, TüV (未定) |
|
|
| |
| 订购信息 |
| 产品序号 |
内容 |
|
|
NPort IA5150 |
1口RS-232/422/485串口设备联网服务器, 2个10/100BaseT(X) (RJ45, Single IP) |
请来电询价 |
|
NPort IA5150I |
1口RS-232/422/485串口设备联网服务器, 2个10/100BaseT(X) (RJ45, Single IP),
带2KV光电隔离保护 |
请来电询价 |
|
NPort IA5250 |
2口RS-232/422/485串口设备联网服务器, 2个10/100BaseT(X) (RJ45, Single IP) |
请来电询价 |
| 所有产品提供 |
1个NPort IA串口设备联网服务器
快速安装指南
NPort文件及软件光盘 |
|
|
| |
| 选购配件 |
|
产品序号 |
内容 |
|
|
DR-4524 |
45W/2A DIN-Rail 24 VDC 电源，带通用型 85 ~264 VAC 输入 |
请来电询价 |
|
DR-75-24 |
75W/3.2A DIN-Rail 24 VDC 电源，带通用型 85 ~264 VAC 输入 |
请来电询价 |
|
DR-120-24 |
120W/5A DIN-Rail 24 VDC 电源，带通用型 88 ~ 132 VAC/176到264 VAC输入，
并可开关切换 |
请来电询价 |
|
| |
 |
|
|
