I-7241D │
DeviceNet/DCON
嵌入式网关
|
www.szpk.cn |
简介 |
|
I-7241D 是泓格的 CAN bus 产品中的一种,它提供了DeviceNet
和 DCON 协议之间的通讯网关。DCON是泓格的I-7000和I-87K系列模块的通讯协议。I-7241D
可以作为CAN bus的 DeviceNet 网络的从设备。这是一个只有从设备的第2组合,同时支持“预先确定主/从连接设置”。我们还提供工具软件给用户去设置设备参数和建立DeviceNet
从设备用的 EDS 文件。在使用DeviceNet的场合,用户可以很方便的将I-7000和I-87K模块连接到DNS_DCON
网关。
|
|
特点 |
|
◆只有从设备的第2组合
◆支持“预先确定主/从连接设置”
◆动态集合目标映象
◆支持离线连接设置,设备核心工作信息和停止信息。
◆提供集合目标
◆动态产生 EDS文件
◆I/O 运行方式: 轮询,比特选通,状态改变/周期性
◆最多可支持15 个I-7000/I-87K I/O 系列模块
◆波特率:125K,250K 和 500K
◆提供友好的设置软件
◆在线改变波特率和 CAN 的 MAC ID
◆LED 指示NS, MS 和 IO
◆7段 LED 显示运行方式,MAC ID,波特率和误码 |
|
|
|
规格 |
|
◆CPU:80186, 80MHz
◆Philip SJA1000 CAN 控制器
◆Philip 82C250 CAN 收发器
◆SRAM:512K bytes
◆Flash Memory:512K bytes
◆EEPROM:2k bytes
◆实时时钟
◆内置双看门狗
◆16位计时器
◆CAN端2500 Vrms 隔离电压
◆电源:20W
◆非稳压 +10VDC~ +30VDC
◆工作温度:-25°C to +75°C
◆存储温度:-30°C to +85°C
◆相对湿度:5%~95%
◆LED 指示NS, MS 和 IO
COM1
◆RS-232
◆RS-232:TXD,RXD,RTS,CTS,GND
◆通讯速度: 115200 max.
◆连接设置软件
COM2
◆RS-485: D2+, D2-
◆通讯速度:115200 max.
◆连接 DCON IO 模块
显示
◆7段 LED 显示 运行方式、Node ID, CAN 和 RS-485 波特率 |
|
I-7241D Utility |
|
I-7241D Utility
是用来帮助用户进行模块设置,具有以下特点:
◆支持DeviceNet node ID, 波特率,和 COM 口的参数设置
◆自动扫描 I-7000/I-87K 模块
◆显示I-7000/I-87K 模块设置
◆显示应用和集合目标设置
◆支持IO 连接通路设置
◆支持EDS 文件建立 |
|
|
|
DeviceNet 的应用和集合目标 |
|
集合目标捆绑了多个目标的属性,通过一个简单的连接使得往来于每个目标之间的数据能被发送与接收。DNS_DCON网关为用户提供了集合目标。其集合的数量取决于系统连接了多少个
I-7000/I-87K 模块。
|
|
怎样使用 DNS_DCON Gateway? |
|

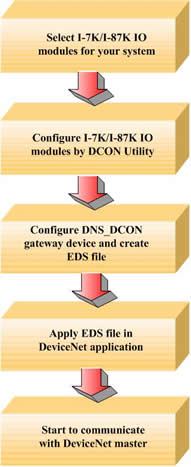

怎样使用 I-7241D 的简单步骤如下所述:
|
|
用途 |
|
◆大楼自动化
◆控制系统
◆分布式数据采集
◆工厂自动化 |
|
|
|
|
|
支持模块 |
|
型号
|
IO 通道数量 |
型号
|
IO 通道数量 |
I-7011
I-7011P |
1 DI , 2 DO, 1 AI |
I-87013 |
4 AI |
I-7012
I-7012F |
1 DI , 2 DO, 1 AI |
I-87015 |
7 AI |
I-7013 |
1 AI |
I-87015T |
8 AI |
I-7014 |
1 DI , 2 DO , 1 AI |
I-87016 |
2 AI |
I-7015 |
6 AI
|
I-87017
|
8 AI |
I-7015T |
8 AI |
I-87018 |
8 AI |
I-7016 |
4 DO , 1 DI , 2 AI
|
I-87019 |
8 AI |
I-7016P |
4 DO , 1 DI , 1 AI |
I-87022 |
2 AO |
I-7017
I-7017F
I-7017C
I-7017R
I-7017RC |
8 AI |
I-87024
|
4 AO |
I-7018
I-7018P
I-7018R
I-7018BL |
8 AI |
I-87026 |
2 AO |
I-7019R |
8 AI
|
I-87040 |
32 DI |
I-7021 |
1 AO |
I-87041 |
32 DO |
I-7022
|
2 AO |
I-87051
|
16 DI |
I-7024 |
4 AO |
I-87052 |
8 DI |
I-7033 |
3 AI |
I-87053
|
16 DI |
I-7041 |
14 DI |
I-87054 |
8 DI , 8 DO |
I-7042 |
13 DO |
I-87055 |
8 DI , 8 DO |
I-7043 |
16 DO |
I-87057 |
16 DO |
I-7044 |
4 DI , 8 DO |
I-87058 |
8 DI |
I-7045 |
14 DO |
I-87063 |
4 DI , 4 DO |
I-7050 |
7 DI , DO
|
I-87064 |
8 DO |
I-7051 |
16 DI |
I-87065 |
8 DO |
I-7052
|
8 DI |
I-87066 |
8 DO |
I-7053 |
16 DI |
I-87068 |
8 DO |
I-7055 |
8 DI , 8 DO |
I-87069
|
8 DO |
I-7058 |
8 DI |
|
|
I-7060
|
4 DI , 4 DO
|
|
|
I-7063
I-7063A
I-7063B |
8 DI , 3 DO |
|
|
I-7065
I-7065A
I-7065B |
4 DI , 5 DO |
|
|
I-7066 |
7 DO |
|
|
I-7067 |
7 DO |
|
|
|
|
订购信息 |
产品序号 |
内容 |
|
I-7241D
|
DeviceNet/DCON 网关 |
请来电询价 |
|
|
|
|
|
|
