  I-8420 / I-8820 | DeviceNet 嵌入式控制器
www.szpk.cn
I-8420
I-8820

 简介

  DeviceNet 是一种基于CAN总线的网络协议,多数是用于机械控制的嵌入式网络系统,如纺织机械、印刷机械、注摸机械以及包装机械等等。DeviceNet是一种底层网络,它提供底端设备(传感器、传动装置)跟高端设备(控制器)之间的连接。它允许同一架构里的节点之间直接进行对等的数据交换,必要时可以以确定的方式进行。用DeviceNet定义一个以连接为基础的方案时,就使所有的通讯变得十分方便。一个DeviceNet连接可以提供多个端点之间的通讯通路。所连接的端点在使用中都需要共享数据。

基于模块化设计的I-8820/8420 主控单元在数据采集和控制方面给用户提供了许多的优点和灵活性。此外, ICP DAS 还提供8x20 Utility 工具,以便用户为插入的规定的模块建立EDS文件。因此用户在DeviceNet网络很容易接入I-8x20 嵌入式控制器,其应用架构如下所示:



 特点

  ◆第2组全是被动式(Slave)的
  ◆支持预定义Master/slave连接
  ◆动态汇编目标映象
  ◆支持离线连接设置、设备心跳信息和设备关闭信息
  ◆动态产生EDS文件
  ◆I/O 运做模式: Polling, Bit-Strobe, State/Cyclic变换
  ◆节点 ID: 硬件旋转开关
  ◆旋转开关设置波特率: 125K, 250K and 500K bit/s


 硬件指标

  ◆CPU:80186, 80MHz
  ◆Philip SJA1000 CAN 控制器
  ◆Philip 82C250 CAN 收发器
  ◆SRAM:512K bytes
  ◆Flash Memory:512K bytes
  ◆EEPROM:2k bytes
  ◆NVRAM: 32 bytes
  ◆实时时钟
  ◆内置双看门狗
  ◆16-bit 计时器
  ◆NS LED指示, MS LED指示, IO LED指示, 电源LED指示, Power错误 LED指示
  ◆有4槽或8槽
  ◆在 CAN 边有2500 Vrms 隔离
  ◆跳线选择120Ω终端电阻
  ◆TB5 螺钉端子连接器
  ◆电源:20W, +10VDC~ +30VDC 非稳压
  ◆运行温度: -25°C to + 75°C
  ◆存储温度: -30°C to + 85°C
  ◆相对湿度:5%~95%
  ◆Com1: 8x20 Utility 接入口

 I-8x20 Utility

  I-8x20主控单元能够插入泓格的 DCON(I-8K/I-87K) IO 模块去建立一个客制化的 DeviceNet 被动(slave)设备应用。在将 I-8x20接入到DeviceNet 的应用前,使用者必须弄明白这些DeviceNet 应用与I-8x20 DeviceNet slave 里的汇编目标之间的关系。为了方便用户在网络上使用设备,泓格(ICP DAS)提供了8x20 Utility 工具,帮助用户去建立连接通道,汇编和应用目标信息,以及设备的EDS文件。

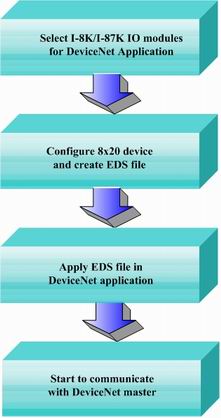

 I-8x20 应用设计流程图

  用户可以在DeviceNet网络上使用I-8x20嵌入式控制器,简单步骤如下所述:


 应用领域

  ◆汽车工业
  ◆食物和饮料制造
  ◆材料加工
  ◆包装工业
  ◆快速装配
  ◆造纸业
  ◆半导体业
  ◆控制系统




 支持模块
AI

 I-8017H
 I-87013,I-87016,I-87017,I-87018

AO
 I-8024
 I-87022,I-87024,I-87026
DO
 I-8037,I-8041,I-8056,I-8057,I-8060
 I-8064,I-8065,I-8066,I-8068,I-8069
 I-87041,I-87056,I-87057,I-87060,I-87064
 I-87065,I-87066,I-87068,I-87069
DI
 I-8040,I-8051,I-8052,I-8053,I-8058
 I-87040,I-87051,I-87052,I-87053,I-87058
DO & DI
 I-8042,I-8054,I-8055,I-8063
 I-87042,I-87054,I-87055,I-87063


 定货信息
产品序号
内容
价格
数量
 I-8420
 带4个空插槽的 DeviceNet 嵌入式控制器
请来电询价
 I-8820
 带8个空插槽的 DeviceNet 嵌入式控制器
请来电询价
