软件默认: |
| |
◆插件上的I/O都支持 Modbus/TCP 通讯协议
◆控制器的每一个COM口都支持 VxComm 技术
◆支持 8K 和 87K 系列的 DI/DO/AI/AO 模块
请参阅 Modbus Utility 在线帮助的详细表格
◆自动扫描、排列 I/O 模块的记忆体（R egister ）位址
你可将模块插入任意插槽，不必在意次序
◆最多允许8台主机同时访问，事实上最多可允许16台主机同时访问。但为了获得较好的稳定性，我们建议不要超过8台主机同时
访问1台 Modbus /TCP控制器。
◆程式可以修改：我们提供M odbus 软件开发工具给客户自行修改M odbus 程式
 |
| |
| Modbus SDK ( C 语言 ) : |
| |
我们 向用户提供 Modbus SDK ，你可用它来整合数台串接设备。控制器可用 Modbus/TCP 从属型和 Modbus/RTU 主控型。 Modbus SDK 有以下特点：
|
◆支持其他的用户定义的命令协议 (TCP/P)
◆寄存基本的编程方法 ( 便于使用 )
◆提供用户定义的寄存器
◆能连接 Modbus/RTU 从属型设备
◆能连接 非 Modbus/RTU 串 行设备
◆Xserver SDK 兼容 |
|
| |
|
Modbus 设定工具: |
| |
我们为 Windows 98/SE/NT/2K/XP 提供 Modbus 工具如下：
1. Modbus Utility
通过 Ethernet 在线配置
在线帮助
自动生成寄存器映象表
配置输入输出
2. MBRTU
Modbus/RTU 用户 ( 有用VB6写的源码 ) 用来诊断 Modbus/RTU 从属型设备
3. MBTCP
Modbus/ TCP用户 ( 有用VB6写的源码 ) 用来诊断 Modbus/ TCP 从属型设备
|
|
|
| |
|
典型应用 |
| |
基本应用 1: Modbus/TCP I/O 设备
I-8000E -MTCP 运行默认的软件作为 Modbus/TCP 从属型 I/O 设备。你可以简单的用 Modbus Utility 去设置这个设备，然后建立 SCADA, HMI 软件和 I-8000E -MTCP 之间的联系。
|
 |
基本应用 2: 用 VxComm 技术的 Modbus/TCP I/O 设备
I-8000E -MTCP 也能将接到 其COM口的串行设备连接起来。 要用这个功能 ，你必须先要将 VxComm 驱动软件装到主机上，然后你才能通过标准的串行驱动软件去访问远程COM口。
|
 |
高级应用 1: Modbus/TCP 控制器
使用 Modbus SDK ，用户可以开发他们自己的专用软件 ，将额外的功能和串行设备整合到 Modbus/TCP 的内核。这样 I-8000 就成为一个强大的控制器。
高级应用 2: 用 VxComm 技术的 Modbus/TCP 控制器
当 I-7188E -MTCP 象“高级应用1”所述那样连接，而且连接的又都是相同的硬件，任何一个连接到某个COM口的设备如果没有整合到你的专用软件中去，但你仍然可以通过 标准的串行驱动软件去访问COM口。要做到这样， 你必须先要将 VxComm 驱动软件装到主机上去。 |
 |
用 VxComm 技术的 Modbus/TCP 高级控制器
跟高级应用1相比，你可以将相同的硬件设备连接在一起，区别只是在软件。如果某些COM 口没有整合到你的专用软件中去，但你仍然可以通过 标准的串行驱动软件去访问这些COM口，但 你必须先要将 VxComm 驱动软件装到主机上去。 |
|
|
| |
|
硬件: |
| |
| 与 I-8431/I-8831 /8430/8830 相同 |
| |
| |
| 支持模块 |
|
产品序号 |
内容 |
|
|
I-8431 -MTCP |
Modbus/TCP 嵌入式控制器带4个空插槽 |
请来电询价 |
|
I-8831 -MTCP |
Modbus/TCP 嵌入式控制器带8个空插槽 |
请来电询价 |
|
I-843 0 -MTCP
|
Modbus/TCP 嵌入式控制器带4个空插槽
|
请来电询价 |
|

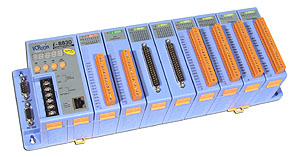

I-883 0 -MTCP
|
Modbus/TCP 嵌入式控制器带8个空插槽
|
请来电询价 |
|
| |
| 定货信息 |
|
产品序号 |
内容 |
|
|
KA52F |
AC100~250V输入, DC 24V/1A 输出扁平式电源 |
请来电询价 |
|
DIN-KA52F
|
带双列导轨支架的KA52F
|
请来电询价 |
|
DP-665
|
AC 85 ~ 270 V 输入, DC 24V/1.7A 和5V/0.5A 输出电源 |
请来电询价 |
|
DP-660 |
24V/1.7A 5V/0.5A 电源 |
请来电询价 |
|
DP-1200 |
24V/5A 电源 |
请来电询价 |
|
注意： Modbus 软件只能在 512K SRAM 的条件下运行（I-8431-MTCP，I-8831-MTCP）。
|
