  I-8438 / I-8838 | Matlab 嵌入式控制器
www.szpk.cn

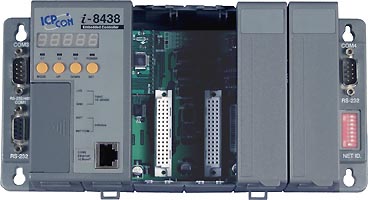

I-8438

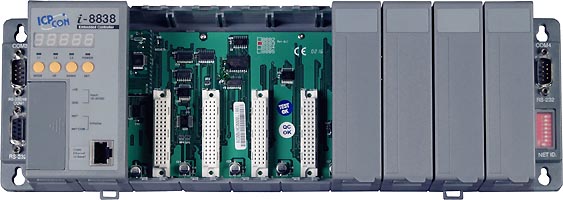

I-8838
I-8438-G
I-8838-G

  简介

  Matlab/Simulink 是用于工程计算的功能强大和具灵活性的软件,包括建模、仿真、分析动态系统等。 Simulink 提供图形用户界面 (GUI) 如功能块来建立模型,通过鼠标的点击操作就可以轻松完成。同时基于 Matlab/Simulink 的 实 时环境提供了一个实时的开发环境--一条从系统设计到硬件执行的通路。在实时环境中 对目标硬件做反复设计测试, 你可以缩短开发周期和减少成本。

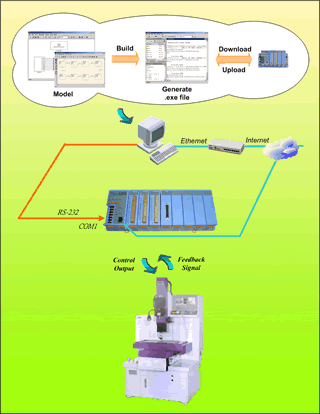

  Matlab 嵌入式控制器 ,是基于 real-time workshop 和real-time workshop embedded coder 的实时嵌入式控制方案。 I-8438/8838 可以配置多种 I/O 模块,有超过 20 I/O- 桥和系统级的 Simulink 功能块给用户应用。 通过 使用 Simulink 开发环境和 Matlab 嵌入式控制功能块, 控制规则可以轻易快速的开发 和 验证。 一旦 控制规则被确认,点击一下创建按纽,用户就可以把控制模块转换成执行代码,并通过 RS232 和 Ethernet 端口把执行代码下装到控制器用于测试或实际应用。 因此 ,工程师和研发者可以花更多的精力在控制规则的的开发和设计上来获得一个高性能的控制系统。


  软件

  ◆MATLAB 6.5 或 6 .1
  ◆Simulink 4.1 或 5.0
  ◆Real-Time Workshop 4.1 或 5.0
  ◆Real-Time Workshop Embedded Coder 2.0 或 3.0
  ◆Stateflow 和 Stateflow Coder 4.1 或 5.0(opt.)

  特性

  ◆RS232 & Ethernet 通讯接口

I-8438/8838 可以让你通过 RS232 & Ethernet 通讯端口下装控制程序和上传调试数据。

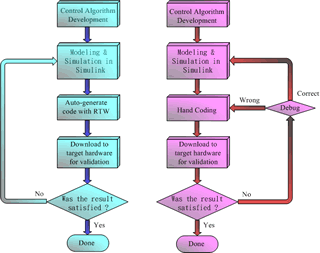

  ◆为你的产品缩短开发周期:
   嵌入了 MATLAB/Simulink/real-time workshop/embedded coder 的 Matlab 嵌入式控制器提供给你基于模块化的控制设计方案。这种方案可以节省时间和降低成本,允许控制工程师在一个集成的软件环境中实现单一的功能模块或 完整 的系统。


  ◆I/O 驱动块的扩展性:

为 I-8438/8838 定做的 Matlab 嵌入式控制器方案提供了 4 或 8 个扩展槽,因此你可以容易的扩展你的 I/O 。目前,软件驱动提供了超过 20个I/O 模块,用于 Matlab 开发环境 。 包括 DI 、 DO 、 DIO 、 AI, 、 AO 、 继电器、编码器模块。更多的 I/O 模块以后将会推出。


  硬件规格

  ◆CPU : 80186, 80M Hz
  ◆SRAM: 512K
  ◆Flash ROM: 512K bytes
  ◆EEPROM: 2K bytes
  ◆内置 看门狗定时器
  ◆实时时钟
(I-8438/8838)
  ◆COM0: 内部使用
  ◆COM1: RS-232 程序下装端口
  ◆COM2: 10 BaseT ,兼容 NE2000
  ◆COM3: RS-232/485
  ◆COM4: RS-232
  ◆S-MMI: Small 人机界面
  ◆I/O 扩展槽 :
   I-8438 4 槽
   I-8838 8 槽
  ◆电源: 20W
   无校准 +10Vdc~ +30Vdc
  ◆环境 :
   工作温度: –25°C ~+75°C.
   存储温度: –30°C ~+85°C
   湿度: 0 ~ 95% , 无凝露
  ◆尺寸 :
   354 x 110 x 75.5 mm ( I-8838 )
   230 x 110 x 75.5 mm ( I-8438 )

 定货信息
产品序号
内容
价格
数量
 I-8438
 80M CPU ,512K Flash,512K SRAM,4 Slot,10M Ethernet
请来电询价
 I-8838
 80M CPU ,512K Flash,512K SRAM,8 Slot,10M Ethernet
请来电询价

 可选配件
产品序号
内容
价格
数量
 KA52F
 AC100~250V输入, DC 24V/1A 输出扁平式电源
请来电询价
 DIN-KA52F
 带双列导轨支架的KA52F
请来电询价
 DP-665
 AC 85 ~ 270 V 输入, DC 24V/1.7A 和5V/0.5A 输出电源
请来电询价
 DP-660
 24V/1.7A 5V/0.5A 电源
请来电询价
 DP-1200
 24V/5A 电源
请来电询价
