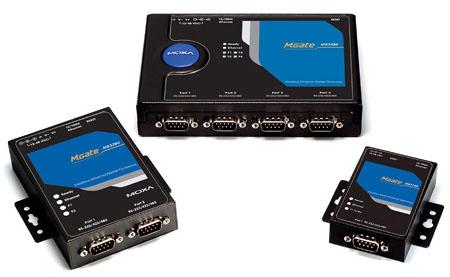

MGate MB3180/3280/3480 │ 标准Modbus网关 |
www.szpk.cn |
| |
|
◆ 完成 Modbus TCP 和 Modbus RTU/ASCII 协议之间的转换
◆ 提供 1 个以太网口 和最多4个RS-232/422/485 串口
◆ 同时支持 16 个TCP master 连接，每个master最大同时
支持32个命令请求 |
|
| |
| 概述 |
| |
概述
MB3180，MB3280和MB3480是标准的Modbus网关，它可以完成Modbus TCP和Modbus RTU/ASCII协议之间的转换。同时支持16个Modbus TCP master连接，每个端口可以连接31个RTU/ASCII slaves设备，对于RTU/ASCII master最大可以支持 32个 TCP slave。
整合标准的Modbus网络
MGate MB3000标准产品包含MB3180，MB3280和MB3480，它是为快速整合Modbus TCP和RTU/ASCII 网络而设计的。使用这些产品，Modbus串口slave设备可以无缝地整合到现有的Modbus TCP网络中，并且Modbus TCP slave也可以和serial master正常通讯。MB3180，MB3280和MB3480提供轻松快速整合，灵活的特点，兼容性强。
可组建高密度网络，有效降低网关成本
MGate MB3000可以轻松完成高密度Modbus节点网络的集成。使用MB3280最多可以管理62个串口slave节点，而使用MB3480通过RS-233/422/485串口可以管理到124个，甚至可以为每个通道的Modbus RTU或Modbus ASCII 配置不同的波特率，允许不同的Modbus网络整合到一个ModbusTCP网络上来。 |
| |
| 特点 |
| |
◆ 完成 Modbus TCP 和 Modbus RTU/ASCII 协议之间的转换
◆ 提供 1 个以太网口 和最多4个RS-232/422/485 串口
◆
同时支持 16 个TCP master 连接，每个master最大同时支持32个命令请求
◆
命令超时自动调整功能，节省70%的配置时间
◆
使用智能路由功能，无需改变现有架构 |
| |
| 规格 |
| |
| LAN |
| 以太网 |
10/100 Mbps, RJ45, 自动侦测MDI/MDIX |
| 保护 |
内建 1.5 KV 电磁隔离保护 |
|
| 串口 |
| 界面 |
RS-232/422/485（软件可选） |
| 端口数量 |
MB3180: 1
MB3280: 2
MB3480: 4 |
| 接口类型 |
Male DB9 |
| 信号 |
RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422: Tx+, Tx-, Rx+, Rx-, GND
RS-485 (2线): Data+, Data-, GND
RS-485 (4线): Rx+, Tx-, Rx+, GND |
| 串口保护 |
15KV ESD |
|
| 串口通讯参数 |
| 校验 |
None, Even, Odd, Space, Mark |
| 数据位 |
7, 8 |
| 停止位 |
1, 2 |
| 流控 |
RTS/CTS, XON/XOFF |
| 速率 |
50 至 921.6 Kbps |
|
| 软件特点 |
| 操作模式 |
RTU Slave, RTU Master, ASCII Slave, ASCII Master |
| 工具 |
MGate Manager Suite for Windows 98/ME/NT/2000/XP/2003/Vista |
| 多master、多点连接 |
Master 模式： 最大 32 TCP slave
Slave 模式： 16 TCP master, 每个master允许同时32个命令请求 |
|
| 电源需求 |
| 电源输入 |
12 至 48 VDC |
| 电源接口 |
MB3180: power jack
MB3280: power jack带有紧固螺丝和接线端子
MB3480: power jack带有紧固螺丝和接线端子 |
| 电源线保护 |
1 KV Burst (EFT), EN61000-4-4
0.5 KV Surge, EN61000-4-5 |
|
| 机械规格 |
| 外壳材料 |
MB3180： 铝制 (1 mm)
MB3280： 铝制 (1 mm)
MB3480： SECC钢板(0.8 mm) |
|
| 工作环境 |
| 工作温度 |
0 至 55°C (32 至 131°F), 5 至 95% RH（60） |
| 储存温度 |
-20 至 85°C (-4 至 185°F), 5 至 95% RH |
|
| 安规认证 |
| EMC |
CE: EN550022 Class A / EN550024
FCC: FCC Part 15 subpart B, Class A |
| 安全 |
TUV: EN60950-1
Shock: IEC60068-2-27
Freefall: IEC60068-2-23
Vibration: IEC60068-2-6 |
| 保修期 |
5年 |
|
|
| |
| 订购信息 |
| 产品序号 |
内容 |
|
|
MGate MB3180 |
1口标准Modbus网关 |
请来电询价 |
|
MGate MB3280 |
2口标准Modbus网关 |
请来电询价 |
|
MGate MB3480 |
4口标准Modbus网关 |
请来电询价 |
| 所有产品包括 |
1台MGate MB3180/MB3280/MB3480Modbus标准网关
电源适配器
保修手册
快速安装向导
文档及软件光盘 |
|
|
| |
| 选购配件 |
|
产品序号 |
内容 |
|
|
DK-35A |
导轨安装套件 (35 mm) |
请来电询价 |
|
| |
 |
|
|
