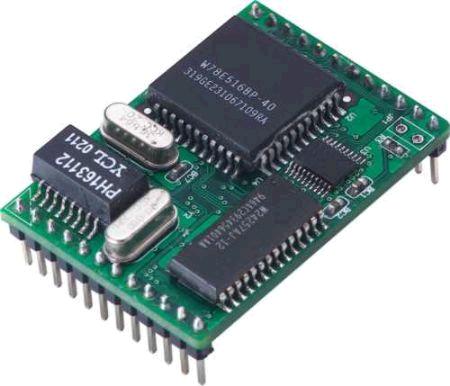

NE-4000T │ 10Mbps嵌入式设备联网模块 |
www.szpk.cn |
| |
|
◆ 体积小巧的设备联网模块让您的串口设备立即联网
◆ 人性化的设定选项让您轻松连接串口设备 |
|
| |
| 概述 |
| |
Moxa新一系列的Network Enabler让您的串口设备能够轻松的立即联网。NE-4000T的体积精巧，仅44 x 31.48 mm的大小连信用卡的一半都不到。这精巧的体积让您可以轻松地将NE-4000T整合至您的串口设备，使您的串口设备以10 M的速率联网。
内建TCP/IP通讯协议
NE-4000T内建的TCP/IP通讯协议让研发工程师可以轻松的将串口设备联网，再也不需要花大量的精神和时间编写TCP/IP通讯协议。如此一来，工程师可以将大部分的时间运用在开发其他更重要的产品功能上，让公司推出产品的时间缩短。除此之外，NE-4000T的8个GPIO引脚让您有更多、更为弹性的空间根据您客户的需求开发产品功能。
NE-4000T的另一项重要特点是其电源需求低至0.325W，让研发工程师在将NE-4000T纳入应用时不需担心电源需求的问题。与其他公司电源需求为3.3V的IC或SoC产品比较起来，NE-4000T的标准5V设计更适用于现在的设备，让研发工程师得以花费更少的时间与精力在电路的设计上。
友好的设定选项
NE-4000T具备稳定且可立即使用的TCP/IP通讯韧体，以便能快速的与设备联网。透过易操作的Windows utility，Web browser，或串口 console即可完成设定。除此之外，Windows-based NECI (Network Enabler Configuration Interface) Library更可以协助您开发自己的Windows utilities。
NE-4000T的24 pin双排针设计及其标准的排针间距让您得以缩短布线的时间，使产品能尽快推出。若有必要，客户可以轻松地更换模块，让设备维护的工作更为简单。串口接口的连线则是透过包含传输/接收和DTR信号的TTL界面来完成。您只需移除这信号驱动，并加装Moxa的Network Enabler，即可让您的串口设备联网。内建的transformer确保信号不受干扰，同时也节省了设计以太网电路的时间和空间。
另提供integration kit和全套development kit，包括测试板、技术文件、电缆线和配件，作为测试及开发之用。
应用
工业自动化(PLC，测试设备)
医疗/保健自动化系统(ECG，超声波检测器，验血设备)
大楼自动控制系统(HVAC，火灾报警器)
门禁/保安系统(读卡机，生物认证设备)
信息家电(UPS监测模组)
|
| |
| 特点 |
| |
◆ 串口 (TTL) 到 10M Ethernet 嵌入式设备联网即插即用模块
◆ 体积小巧(44 x 32 mm)及双排针设计让联网更容易
◆
可立即使用的TCP/IP通讯协议让联网更为快速
◆
低耗电的设计(0.3 W)
◆
可利用Web browser, 串口 console和Windows utility 轻松进行设定
◆
具备8个GPIO |
| |
| 规格 |
| |
| 系统 |
| CPU |
8-bit MCU |
| RAM |
32 KB |
| Flash |
64 KB |
|
| LAN |
| 以太网 |
10 Mbps |
| 保护措施 |
内建1.5 KV电磁隔离保护 |
|
| 串口接口 |
| TTL x 1 |
TxD, RxD, RTS, CTS, GND |
|
| 串口通讯参数 |
| 校验 |
None, Even, Odd |
| 数据位 |
8 |
| 停止位 |
1, 2 |
| 流量控制 |
RTS/CTS, XON/XOFF |
| 速率 |
50 bps 至 115.2 Kbps |
|
| 数字量 I/O |
|
| 软件 |
| 协议 |
ICMP, ARP, IP, TCP, UDP, DHCP, HTTP |
| 操作模式 |
TCP Server/Client, UDP 和 RealCom 模式， 出厂时可选 |
| |
Windows 95/98/ME/NT/2000/XP |
| 设定 |
Web 浏览器, 串口Console, Telnet console 或者 Windows utility |
| Host Control API |
提供NECI library让您开发自己的 |
|
| 电源需求 |
| 电源输入 |
5 VDC, ±5% |
| 电源输出 |
65 mA (@ 5 VDC 最大) |
|
| 环境 |
| 操作温度 |
0 至 70°C (32 至 158°F), 5 至 95% RH |
| 储存温度 |
-20 至 85°C (-4 至 185°F), 5 至 95% RH |
|
| 安规认证 |
| EMC |
FCC Class B, CE Class B |
|
| 保修 |
|
|
| |
| 订购信息 |
| 产品序号 |
内容 |
|
|
NE-4000T |
串口 (TTL) to 10 Mbps Ethernet Network Enabler module, DIL package |
请来电询价 |
|
NE-4000T-ST |
Starter Kit for NE-4000T 包含:
NE-4000T 联网模块
NE-4000T-ST 测试板
软件CD: 包含 NE utility 和使用手册
快速安装指南(印刷本)
通用电源适配器
2 电源线
以太网交叉线
Null Modem 串口线
MOXA 5年保修书 |
请来电询价 |
|
| |
 |
|
|
