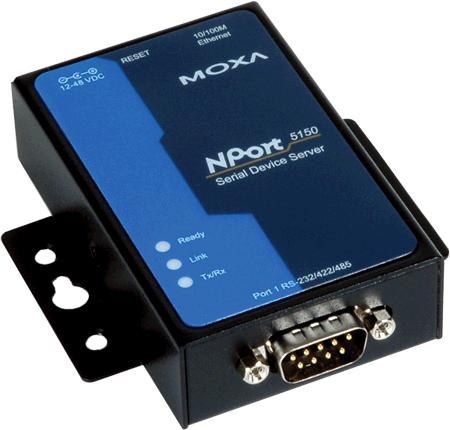

NPort 5150 │ 1口RS-232/422/485串口设备联网服务器 |
www.szpk.cn |
| |
|
◆ 提供包括TCP Server，TCP Client，UDP Server/Client
和Ethernet Modem在内的不同socket操作模式
◆ 易于使用、可用于批量安装的Windows工具
◆ 支持网络管理协议SNMP MIB-II |
|
| |
| 概述 |
| |
在某些应用场合，串口设备的接口界面可能是RS-232，RS-422或RS-485。若用户想通过一个设备来实现这些设备的联网，NPort 5150无疑是最好的选择，该设备的串口为RS-232/422/485三合一设计。根据实际要求，只要适当修改NPort 5150的配置，用户就可以方便地实现对诸如扫瞄器，读卡器，PLC和机械设备的远程监控。
成本低
串口设备联网已经是一种极为普遍的应用。因此，用户期待性价比更高的产品。除了支持微软和Linux操作系统之外，Moxa还提供了5年质保，NPort 5150无疑是客户最好的选择。
快速定位
Moxa提供的Administrator可以帮助客户查看Nport 5150的工作状态。为了防止客户在配置NPort时将特定的配置信息写入其他NPort，Administrator具备“Locate NPort”功能。当启用该功能时，被指定的NPor t 5150上的“Ready” LED将会以一秒一次的频率闪烁。此时，客户便可以根据NPort 5150上LED闪烁的情况来决定是否更改其配置信息。
|
| |
| 特点 |
| |
◆ 低成本、信用卡大小
◆ 支持Windows/Linux COM串口驱动程序模式
◆
提供包括TCP Server、TCP Client、UDP Server/Client和 Ethernet Modem在内的不同socket操作模式
◆
无需PC、可通过网络连接两个串口设备的对等连接模式
◆
易于使用、可用于批量安装的Windows工具
◆
所有信号内置15 KV突波保护
◆
支持网络管理协议SNMP MIB-II
◆
可通过网络Web/Telnet进行配置 |
| |
| 规格 |
| |
| LAN |
| 以太网 |
1×10/100 Mbps，RJ45，自动 MDI/MDIX |
| 保护 |
内建1.5 KV电磁隔离 |
|
| 串口介面 |
| 介面 |
RS-232/422/485（软件选择） |
| 串口数 |
1 |
| 端口类型 |
Male DB9 |
| 信号 |
RS-232：TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
RS-422：Tx＋、Tx－、Rx＋、Rx－、GND
RS-485（2线）：Data＋、Data－、GND
RS-485（4线）：Rx＋、Tx－、Rx＋、GND |
| 信号保护 |
15KV ESD全信号保护 |
|
| 串口通讯参数 |
| 校验位 |
None, Even, Odd, Space, Mark |
| 数据位 |
5, 6, 7, 8 |
| 停止位 |
1, 1.5, 2 |
| 流控 |
RTS/CTS, XON/XOFF |
| 波特率 |
50 bps ~ 921.6 Kbps |
|
| 软件特性 |
| 协议 |
ICMP, IP, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP, HTTP, SMTP |
| 工具 |
NPort Administration Suite for Windows 95/98/ME/ NT/2000/XP/2003 |
| 驱动支持 |
Windows 95/98/ME/NT/2000/XP/2003/XP x64/2003 x64 COM driver,
Linux real TTY driver, SCO Unix, SCO OpenServer 5, UnixWare 7,
UnixWare 2.1.x, SVR4.2 |
| 配置方式 |
Web/Serial/Telnet console, or Windows utility |
|
| 电源需求 |
| 电源输入 |
12 ~ 48 VDC |
| 功耗 |
128.7mA@12V，72mA@24V |
| 电源保护 |
1KV Burst(EFT)，EN61000-4-4
0.5 KV Surge，EN61000-4-5 |
|
| 机械 |
|
| 环境 |
| 操作温度 |
0 ~ 55°C (32 ~ 131°F), 5 ~ 95% RH |
| 存储温度 |
-20 ~ 85°C (-4 ~ 185°F), 5 ~ 95% RH |
|
| 安规认证 |
| EMC |
CE：EN55022 Class A/EN55024
FCC：FCC Part 15 Subpart B, Class A |
| 安全 |
UL：UL60950-1，UL 508
TüV：EN60950-1 |
| 危险环境 |
UL/cUL：Class 1，Division 2，Group A，B，C，and D
ATEX：Class 1，Zone 2 |
| 冲击 |
IEC60068-2-27 |
| 跌落 |
IEC60068-2-23 |
| 振动 |
IEC60068-2-6 |
| 保修 |
5年 |
|
|
| |
| 订购信息 |
| 产品序号 |
内容 |
|
|
NPort 5150-US |
1口RS-232/422/485设备联网服务器, 110 VAC, US插头 |
请来电询价 |
|
NPort 5150-EU |
1口RS-232/422/485设备联网服务器, 240 VAC, Euro插头 |
请来电询价 |
|
NPort 5150-UK |
1口RS-232/422/485设备联网服务器, 240 VAC, UK插头 |
请来电询价 |
|
NPort 5150-JP |
1口RS-232/422/485设备联网服务器, 100 VAC, US插头 |
请来电询价 |
|
NPort 5150-SAA |
1口RS-232/422/485设备联网服务器, 240 VAC, Australia插头 |
请来电询价 |
|
NPort 5150-CN |
1口RS-232/422/485设备联网服务器, 240 VAC, US插头 |
请来电询价 |
| 以上产品提供 |
1口NPort 5150串口设备联网服务器
电源适配器
快速安装指南
NPort软件光盘及文档 |
|
|
| |
| 选购配件 |
|
产品序号 |
内容 |
|
|
DK-35A |
导轨安装配件 (35 mm) |
请来电询价 |
|
| |
 |
|
|
