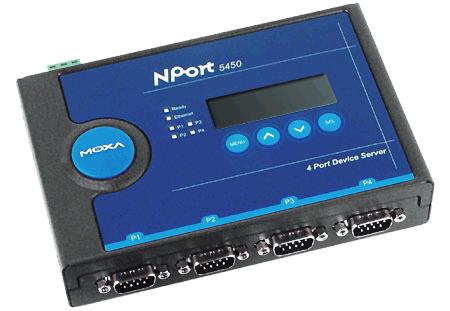

NPort 5450 系列 │ 4串口RS-232/422/485设备联网服务器 |
www.szpk.cn |
| |
|
◆ 全球首创LCM显示RS-230/422/485串口设备联网服务器
◆ 具备内建TCP/IP协议和所有您会需要的操作模式
◆ 轻松安装和配置—您最理想最适合的随插即用设备联网
服务器 |
|
| |
| 概述 |
| |
最多可让4个RS-232/422/485串口设备即刻联网
NPort 5400系列为串口设备连接到以太网提供了便捷的传输方式，只需简单的配置就可将您现存的串口设备连接上网络。既保障您现有硬件投资，同时确保将来网络的扩展性能。此外，NPort系列可以在串口和以太网接口中进行双向传输数据。您可以通过网络同时集中管理您的串口设备和分散的主机管理。
每个串口具备独立的操作模式
不同的串口可以被配置成不同的模式，这确保了操作的多样性。NPort 5400系列产品可以通过TCP/IP网络来连接不同的设备获取远程数据，事件处理，或者数据广播等。例如你可以配置NPort 5400的端口1为driver模式，端口2为TCPServer模式，端口3和4为TCP Client模式下。
友好的LCD操作界面，便于安装
内建的LCM人机界面显示了所有的配置参数，并且配备了4个按钮来进行配置，或用来选择操作模式，这些都让您更加简单的来设置服务器参数，包括IP地址，网络掩码和网关地址。
冗余电源输入
NPort 5400支持冗余电源输入，提供终端端子电源输入和外接电源输入。这两种方法不仅使得电源具备冗余性，更为不同应用提供多样灵活的解决方案。
|
| |
| |
| 特点 |
| |
◆ 为设置IP地址提供了简单易用的LCM (液晶模块)界面
◆ 自适应10/100 Mbps的以太网接口
◆
4个RS-232/422/485接口
◆
所有串口信号15 KV ESD保护
◆
TCP Server，TCP Client，UDP和Driver操作模式
◆
支持WEB，telnet和console口进行设置
◆
支持SNMP MIB-II网络管理 |
| |
| 规格 |
| |
| LAN |
| 以太网 |
10/100 Mbps, RJ45 |
| 保护 |
内嵌1.5 KV电磁隔离 |
|
| 串口介面 |
| 介面 |
RS-232/422/485 |
| 串口数 |
4 |
| 串口类型 |
DB9(male) |
| 信号 |
RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422: Tx+, Tx-, Rx+, Rx-, GND
RS-485 (2-wire): Data+, Data-, GND
RS-485 (4-wire): Tx+, Tx-, Rx+, Rx-, GND |
| 串口线保护 |
所有信号15 KV ESD
2 KV隔离保护 |
| 电源线保护 |
4 KV Burst (EFT), EN61000-4-4
2 KV Surge (EFT), EN61000-4-5 |
| RS-485 数据流向 |
享有专利保护的数据流向自动控制 (ADDC?) |
|
| 内嵌功能 |
| HMI |
具备4个按键的LCM显示屏 |
| Buzzer |
内嵌蜂鸣器 |
| Real-Time Clock |
内嵌实时时钟 |
| Watch Dog Timer |
内嵌看门狗计时器 |
|
| 串口通讯参数 |
| 校对 |
None, Even, Odd, Space, Mark |
| 数据位 |
5, 6, 7, 8 |
| 停止位 |
1, 1.5, 2 |
| 流控 |
RTS/CTS, XON/XOFF, DSR/DTR |
| 速率 |
50 bps 至 921.6 Kbps |
|
| 软件功能 |
| 协议 |
ICMP, IP, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP, HTTP, SMTP, SNTP,
Rtelnet, ARP |
| 工具 |
NPort Administrator for Windows 95/98/ME/NT/2000/XP/2003/Vista |
| 操作系统支持 |
Windows 95/98/ME/NT/2000/XP/2003/x64 Real COM driver/Linux real TTY driver/
SCO Unix/SCO OpenServer 5/UnixWare 7/UnixWare 2.1/SVR4.2/QNX |
| 配置 |
Web 浏览器/串口Telnet Console口, 或者 Windows 工具 |
|
| 电源需求 |
| 电源输入 |
12 至 48 VDC |
| 电源输出 |
NPort 5450: 350 mA @ 12V (最大)
NPort 5450I: 554 mA @ 12V (最大) |
|
| 机械 |
| 材料 |
SECC 钢板 (0.8 mm) |
| 尺寸(W x D x H) |
176 x 103 x 33 mm (含 ears)
158 x 103 x 33 mm (无 ears) |
| 重量 |
740g |
|
| 环境 |
| 操作温度 |
0 至 55°C (32 至 131°F), 5 至 95% RH |
| 储存温度 |
-20 至 70°C (-4 至 158°F), 5 至 95% RH |
|
| 安规认证 |
| 保修 |
5年 |
| EMC |
CE: EN55022 / EN55024 Class A
FCC: FCC Part 15 Subpart B Class A |
| 安全 |
UL: UL60950-1, CUL, TüV: EN60950-1 |
|
|
| |
| 订购信息 |
| 产品序号 |
内容 |
|
|
NPort 5450 |
4-Port RS-232/422/485 串口设备联网服务器 |
请来电询价 |
|
NPort 5450I |
4-Port RS-232/422/485 串口设备联网服务器, 2 KV 隔离保护 |
请来电询价 |
| 所有产品提供 |
4-port串口设备联网服务器
快速安装指南
NPort 文件与软件CD
Power Jack 转TB的电源转接头 |
|
|
| |
| 选购配件 |
|
产品序号 |
内容 |
|
|
DK-35A |
导轨安装工具 (35 mm) |
请来电询价 |
|
| |
 |
|
|
