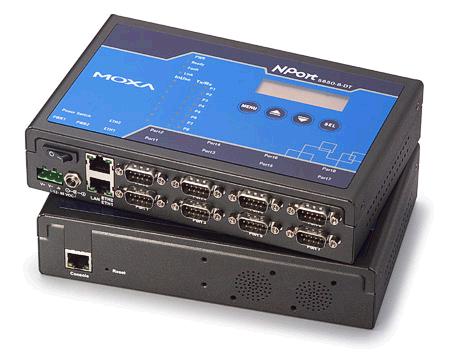

NPort 5600-8-DT 桌面型 │ 8串口桌面型设备联网服务器 |
www.szpk.cn |
| |
|
◆ 提供8个RS-232/422/485三合一串口
◆ 紧凑的桌面型设计
◆ 10/100M 自适应以太网 |
|
| |
| 概述 |
| |
NPort 5600-8-DT的桌面型串口联网服务器具备8个三合一串口，支持RS-232/422/485，是您在POS、工厂自动化、分散式EMS系统等应用的不二选择。
NPort 5600-8-DT相比传统的19''机架型产品显得更为紧凑，如现场不提供导轨安装，工程师就可以采用NPort 5600-8-DT这种桌面型的产品，以实现串口联网的功能。
专为RS-485应用而设计
NPort 5650-8-DT系列支持可选1KΩ/150KΩ 上拉下拉电阻和120Ω终端电阻。在一些特殊环境中，串口信号的反射及干扰较大，经常会影响到通讯效果。这时我们需要使用终端电阻以阻止串口信号的反射。同时信号损耗及匹配是另一个难题，正确地设置上拉下拉电阻可以有效防止这些问题的产生。NPort 5600串口设备服务器在每个串口上都设置的可调式电阻，允许客户通过跳线来调节终端电阻，通过拨码开关来调节上拉下拉电阻的阻值。并特别对所有信号线提供提供2KV光电隔离保护。

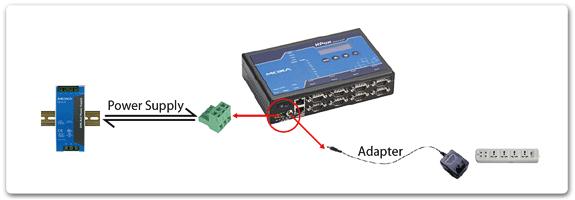

便利的电源输入
NPort 5650-8-DT可通过终端端子或Power Jack进行电源输入。用户可以直接将终端段子连接至DC电源，也可使用Power Jack通过电源适配器连接至AC电源。
|
| |
| |
| 特点 |
| |
◆ 提供8个RS-232/422/485三合一串口
◆ 紧凑的桌面型设计
◆
10/100M 自适应以太网
◆
所有串口信号带15KV ESD保护
◆
通过LCM显示易于配置IP地址
◆
提供web，telnet console进行设置
◆
提供TCP Server，TCP Client，UDP和Driver模式
◆
提供SNMP MIB-II来提供网络管理 |
| |
| 规格 |
| |
| LAN |
| 以太网 |
2 10/100 Mbps, RJ45 |
| 保护 |
内建1.5 KV电磁隔离 |
|
| NPort 5610-8-DT 串口介面 |
| 介面 |
RS-232 |
| 串口数 |
8 |
| 串口类型 |
8-pin RJ45或DB9 (male) |
| 信号 |
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
|
| NPort 5650-8-DT 串口介面 |
| 介面 |
RS-232/422/485 |
| 串口数 |
8 |
| 串口类型 |
RJ45 (8-pin) 或 DB9 (male) |
| 信号 |
RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422: Tx+, Tx-, Rx+, Rx-, GND
RS-485 (2-wire): Data+, Data-, GND
RS-485 (4-wire): Tx+, Tx-, Rx+, Rx-, GND |
| 信号保护 |
所有信号提供15 KV ESD |
| 隔离保护 |
2 KV (NPort 5650I-8-DT) |
| RS-485 数据流向 |
ADDC?（专利保护的数据流向自动控制功能） |
|
| 电源线保护 |
| Burst |
4 KV (EFT), EN61000-4-4 |
| Surge |
2 KV, EN61000-4-5 |
|
| 内嵌功能 |
| HMI |
4个按钮的LCM显示屏 |
| Buzzer |
内嵌蜂鸣器 |
| Real-Time Clock |
内嵌实时时钟 |
| Watch Dog Timer |
内嵌看门狗计时器 |
|
| 串口通讯参数 |
| 校对 |
None, Even, Odd, Space, Mark |
| 数据位 |
5, 6, 7, 8 |
| 停止位 |
1, 1.5, 2 |
| 流控 |
RTS/CTS, XON/XOFF, DSR/DTR (仅RS-232) |
| 速率 |
50 bps 至 921.6 Kbps |
|
| 软件功能 |
| 协议 |
ICMP, IP, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP, HTTP, SMTP, SNTP,
Rtelnet, ARP, RFC2217 |
| 工具 |
NPort管理员应用于Windows 95/98/ME/NT/2000/ XP/2003/Vista |
| 驱动支持 |
Windows 95/98/ME/NT/2000//XP/2003/2003 x64/Vista/Vista x64 Real COM driver/
Linux Real TTY driver/SCO Unix/SCO OpenServer 5/OpenServer 6/
UnixWare7/UnixWare 2.1/SVR4.2/QNX 4.25/QNX 6/Solaris 10/FreeBSD 5/FreeBSD 6 |
| 配置 |
Web浏览器/串口telnet console口，或Windows工具 |
|
| 电源需求 |
| 电源输入 |
12 ~ 48 VDC |
| 电源输出 |
NPort 5610-8-DT: 621 mA for 12V, 140 mA for 48V
NPort 5610-8-DT-J: 621 mA for 12V, 140 mA for 48V
NPort 5650-8-DT: 580 mA for 12V, 156 mA for 48V
NPort 5650I-8-DT: 1066 mA for 12V, 200 mA for 48V
NPort 5650-8-DT-J: 580 mA for 12V, 156 mA for 48V |
|
| 机械 |
| 材料 |
SECC 钢板 (1 mm) |
| 尺寸 (W x H x D) |
197 x 135.5 x 44 mm (无 ears)
229 x 135.5 x 46 mm (含 ears)
197 x 135.5 x 53 mm (with DIN-Rail kit on bottom panel) |
| 重量 |
NPort 5610-8-DT: 1.76 kg
NPort 5610-8-DT-J: 1.17 kg
NPort 5650-8-DT: 1.77 kg
NPort 5650I-8-DT: 1.85 kg
NPort 5650-8-DT-J: 1.71 kg |
|
| 环境 |
| 储存温度 |
-20 至 70°C (-4 至 158°F), 5 至 95% RH |
| 操作温度 |
0 至 55°C (32 至 131°F), 5 至 95% RH |
|
| 安规认证 |
| EMC |
CE: EN55022 Class A/EN55024
FCC: FCC Part 15 Subpart B, Class A |
| 安全 |
UL: UL60950-1
TüV: EN60950-1 |
| 保修 |
5年 |
|
|
| |
| 订购信息 |
| 产品序号 |
内容 |
|
|
NPort 5610-8-DT |
8口RS-232串口设备联网服务器，DB9连接头，桌面型 |
请来电询价 |
|
NPort 5610-8-DT-J |
8口RS-232串口设备联网服务器，RJ45连接头，桌面型 |
请来电询价 |
|
NPort 5650-8-DT |
8口RS-232/422/485串口设备联网服务器，100-240 VAC电源输入，桌面型 |
请来电询价 |
|
NPort 5650I-8-DT |
NPort 5650-8-DT带2 KV隔离，桌面型 |
请来电询价 |
|
NPort 5650-8-DT-J |
8口RS-232/422/485串口设备联网服务器，RJ45连接头，桌面型 |
请来电询价 |
| 所有产品提供 |
1个串口设备联网服务器
快速安装指南
软件光盘和文档
电源线（仅AC型号）
电源适配器 |
|
|
| |
| 选购配件 |
|
产品序号 |
内容 |
|
|
DK-35A |
35mm导轨安装工具 |
请来电询价 |
|
CBL-RJ45M9-150 |
150公分RJ45 8-pin转DB9针式电缆线 |
请来电询价 |
|
CBL-RJ45F9-150 |
150公分RJ45 8-pin转DB9孔式电缆线 |
请来电询价 |
|
CBL-RJ45M25-150 |
150公分RJ45 8-pin转DB25针式电缆线 |
请来电询价 |
|
CBL-RJ45M9-150 |
150公分RJ45 8-pin转DB9针式电缆线 |
请来电询价 |
|
NP21101 |
30公分DB25(M)转DB9(F) RS-232 电缆线 |
请来电询价 |
|
| |
 |
|
|
