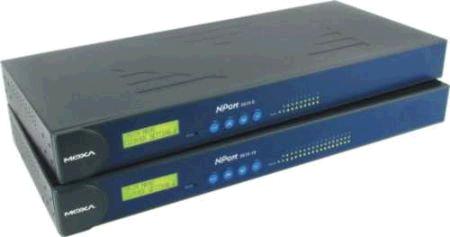

NPort 5600 系列 │ 8/16串口机架式设备联网服务器 |
www.szpk.cn |
| |
|
◆ 全球首创LCM显示串口设备联网服务器
◆ 具备内建TCP/IP协议和所有您会需要的操作模式
◆ 轻松安装和配置—您最理想最适合的随插即用设备联网
服务器 |
|
| |
| 概述 |
| |
最多可让16个RS232串口设备联网
Port 5610系列提供简单方便的联网方式，不但可以保证现有的硬件资源，更确保未来网络的扩充可能性。通过简单的设置，就可以将现有的串口设备立即联网。再者NPort 5610可以在串口和以太网络界面之间轻易的执行双向数据传输。使用NPort 5610，让您可以达到同时集中管理串口设备，和于网络中分散管理主机的目的。
19寸机架式设备联网服务器
NPort 5610具有专业的外壳设计，除了前面板上有所有的串口的Tx/Rx 状态LED显示，后面板上则有8/16口RS-232 RJ45接线口。这项特点让NPort 5610适用于标准19寸机架安装，简化了操作，维护，和管理的工作。
Real COM/TTY端口
在安装完随机所带的NPort 5610的real COM/tty驱动程序后，NPort 5610上的串口会被Windows操作系统视为Real COM端口，或被Linux操作系统视为tty端口。NPort系列提供基本的传输/接收数据功能，以及RTS，CTS，DTR，DSR，和 DSD等控制信号功能。
LED 显示器
连接头上的系统LED、串口Tx/Rx LED、以及以太网络LED显示器让现场工程师能够快速的分析问题所在，并且让监控的动作变的简单、轻松。NPort 5610的LED显示器不仅能够显示目前系统和网络的状态，也能协助现场工程师监控所连接串口设备的状态。
|
| |
| |
| 特点 |
| |
◆ 简单易用的LCM（Liquid Crystal Module）显示操作界面，可用于设置IP地址
◆ 标准19寸机架式安装
◆
自动检测10/100Mbps Ethernet界面
◆
16/8个RS-232串口
◆
所有端口皆有突波保护功能（15KV ESD）
◆
支持TCP Server，TCP Client，UDP，和Real COM模模式
◆
支持web与telnet console
◆
支持SNMP MIB-II网管功能 |
| |
| 规格 |
| |
| LAN |
| 以太网 |
10/100 Mbps, RJ45 |
| 保护 |
内建1.5 KV电磁隔离 |
|
| NPort 5610 串口介面 |
| 介面 |
RS-232 |
| 串口数 |
16/8 |
| 串口类型 |
8-pin RJ45 |
| 信号 |
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
|
| NPort 5630 串口介面 |
| 介面 |
RS-422/485 |
| 串口数 |
16/8 |
| 串口类型 |
8-pin RJ45 |
| 信号 |
RS-422: Tx+, Tx-, Rx+, Rx-, GND
4-wire RS-485: Tx+, Tx-, Rx+, Rx-, GND
2-wire RS-485:Data+, Data-, GND |
| 串口线保护 |
所有信号提供15 KV ESD |
| RS-485 数据流向 |
享有专利保护的数据流向自动控制 (ADDC?) |
|
| 电源线保护 |
| Burst |
4 KV (EFT), EN61000-4-4 |
| Surge |
2 KV, EN61000-4-5 |
|
| 内嵌功能 |
| HMI |
4个按钮的LCM显示屏 |
| Buzzer |
内嵌蜂鸣器 |
| Real-Time Clock |
内嵌实时时钟 |
| Watch Dog Timer |
内嵌看门狗计时器 |
|
| 串口通讯参数 |
| 校对 |
None, Even, Odd, Space, Mark |
| 数据位 |
5, 6, 7, 8 |
| 停止位 |
1, 1.5, 2 |
| 流控 |
RTS/CTS/DTR/DSR (NPort 5610 only), XON/XOFF, |
| 速率 |
50 bps 至 230.4 Kbps |
|
| 软件功能 |
| 协议 |
ICMP, IP, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP, HTTP, SMTP, SNTP |
| 使用平台 |
Windows 95/98/ME/NT/2000/XP/2003 |
| Real COM/TTY 驱动程序 |
Windows 95/98/ME/NT/2000/XP/2003 Real COM 驱动程序,
Linux real tty 驱动程序 |
| 配置 |
Web 浏览器, Telnet Console, 或者 Windows 使用平台 |
|
| 电源需求 |
| 电源输入 |
100 至 240 VAC, 47 至 63 Hz, 或 48 VDC(38 至 72 VDC, -38 至 -72 VDC) |
| 电源输出 |
NPort 5610-8/16: 141 mA @ 100 VAC, 93 mA @ 240 VAC
NPort 5610-8/16-48V: 135 mA @ 48 VDC
NPort 5630-8/16: 152 mA @ 100 VAC, 98 mA @ 240 VAC |
|
| 机械 |
| 材料 |
SECC 金属 (1 mm) |
| 尺寸 (W x H x D) |
480 x 45 x 198 mm (含ears)
440 x 45 x 198 mm (无 ears) |
| 重量 |
NPort 5610-8:
NPort 5610-16:
NPort 5630-8:
NPort 5630-16 |
|
| 环境 |
| 储存温度 |
-20 至 75°C (-4 至 167°F), 5 至 95% RH |
| 操作温度 |
0 至 55°C (32 至 131°F), 5 至 95% RH |
|
| 安规认证 |
| EMC |
FCC Class A, CE Class A |
| 安全 |
UL, CUL, TüV |
| 保修 |
5年 |
|
|
| |
| 订购信息 |
| 产品序号 |
内容 |
|
|
|
100-240 VAC 电源输出的型号 |
|
|
NPort 5610-16 |
16口RS-232串口设备联网服务器, 141 mA @ 100 VAC, 93 mA @ 240 VAC |
请来电询价 |
|
NPort 5610-16-48V V2 |
16口RS-232串口设备联网服务器，135 mA @ 48 VDC |
请来电询价 |
|
NPort 5610-8 |
8口RS-232串口设备联网服务器，141 mA @ 100 VAC, 93 mA @ 240 VAC |
请来电询价 |
|
NPort 5610-8-48V V2 |
8口RS-232串口设备联网服务器， 135 mA @ 48 VDC |
请来电询价 |
|
NPort 5630-16 |
16口RS-422/485 串口设备联网服务器，152 mA @ 100 VAC, 98 mA @ 240 VAC |
请来电询价 |
|
NPort 5630-8 |
8口RS-422/485 串口设备联网服务器，152 mA @ 100 VAC, 98 mA @ 240 VAC |
请来电询价 |
| 所有产品提供 |
1个串口设备联网服务器
快速安装指南
NPort 文件与软件CD
电源线 |
|
|
| |
| 选购配件 |
|
产品序号 |
内容 |
|
|
CBL-RJ45M9-150 |
150公分RJ45 8-pin转DB9针式电缆线 |
请来电询价 |
|
CBL-RJ45F9-150 |
150公分RJ45 8-pin转DB9孔式电缆线 |
请来电询价 |
|
CBL-RJ45M25-150 |
150公分RJ45 8-pin转DB25针式电缆线 |
请来电询价 |
|
CBL-RJ45F25-150 |
150公分RJ45 8-pin转DB25孔式电缆线 |
请来电询价 |
|
| |
 |
|
|
