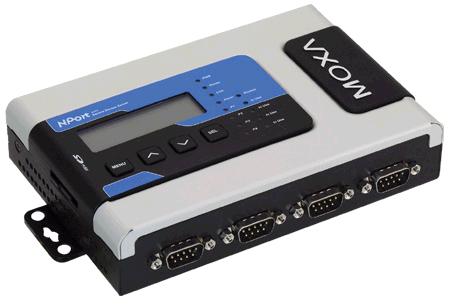

NPort 6450 │ 4串口设备安全联网服务器 |
www.szpk.cn |
| |
|
◆ 提供包括TCP Server，TCP Client，UDP和Pair Connection
在内的不同socket操作模式、Real Com模式及RFC2217
◆ 易于使用的LCM (液晶模块) 显示屏，方便配置IP地址等参数
◆ 端口缓存容量可借助SD卡扩充 |
|
| |
| 概述 |
| |
根据不同需要，用户可选择将NPort 6450系列的四个三合一的串口界面分别配置为RS-232/422/485模式。多种不同的RS-232/422/485设备只需通过使用一台NPort 6450的一个IP地址便可实现联网，它有普通TCP/IP连接和安全TCP/IP连接模式用于网络数据的传输。
|
| |
| 特点 |
| |
◆ 易于使用的LCM (液晶模块) 显示屏，方便配置IP地址等参数
◆ 提供包括TCP Server，TCP Client，UDP和Pair Connection在 内的不同socket操作模式、Real Com模式及RFC2217
◆
提供TCP Server，TCP Client和Pair Connection安全以太网 数据传输模式，Real Com安全模式
◆
满足不同波特率的需求
◆
具备一个10/100Base Tx以太网口，且支持802.3af PoE协议
◆
端口缓存技术可防止网络断线时串口数据的丢失
◆
端口缓存容量可借助SD卡扩充
◆ 预留网络模块插槽，方便扩展网络连接 |
| |
| 规格 |
| |
| LAN |
| 以太网 |
10/100 Mbps，RJ45 |
| 保护 |
内建1.5 KV电磁隔离 |
|
| 光纤（网络模块） |
| 距离 |
多模：0 ~ 2 km, 1310 nm (62.5/125 μm, 500 MHz*km)
单模：0 ~ 40 km, 1310 nm (9/125 μm, 3.5 PS/(nm*km)) |
| 最小TX输出 |
多模：-20 dBm
单模：0 ~ 40 km, -5 dBm |
| 最大TX输出 |
多模：-14 dBm
单模：0 ~ 40 km, 0 dBm |
| 灵敏度 |
多模：-34~-30 dBm
单模：-36~-32 dBm |
|
| 串口 |
| 串口数量 |
4个 |
| 界面 |
RS-232/422/485, Male DB9 |
|
| 串口通讯参数 |
| 校验位 |
None, Even, Odd, Space, Mark |
| 数据位 |
5 , 6 , 7, 8 |
| 停止位 |
1, 1.5 , 2 |
| 流量控制 |
RTS/CTS, XON/XOFF |
| 波特率 |
50 bps ~ 921.6 Kbps |
| Cpnsole端口 |
1个RS-232console口 (端口1) |
|
| 存储接口 |
|
| 软件特点 |
| 协议 |
ICMP, IP, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP, HTTP, SMTP |
| 工具 |
Windows utility for Windows 95/98/ME/NT/2000/ XP/2003 |
| 驱动支持 |
Windows 95/98/ME/NT/2000/XP/2003/ XPx64/2003 x64 COM driver,
Linux real TTY driver |
| 配置方式 |
Web/Serial/Telnet console |
|
| 电源要求 |
|
| 机械特性 |
|
| 工作环境 |
| 操作温度 |
0 ~ 55°C (32 ~ 131°F), 5 ~ 95% RH |
| 存储温度 |
-20 ~ 85°C (-4 ~ 185°F), 5 ~ 95% RH |
|
| 安规认证 |
| EMC |
CE：EN55022 Class A/EN55024
FCC：FCC Part 15 Subpart B, Class A |
| 安全 |
UL：UL60950-1
TüV：EN60950-1 |
| 保修 |
5年 |
|
|
| |
| 订购信息 |
| 产品序号 |
内容 |
|
|
NPort 6450 |
4串口RS-232/422/485设备安全联网服务器，110 VAC |
请来电询价 |
| 所有项目包括 |
1台NPort 6450
快速安装指南
软件光盘及文档
电源适配器 |
|
|
| |
| 选购配件 |
|
产品序号 |
内容 |
|
|
DK-35A |
DIN-Rail 安装套件(35 mm) |
请来电询价 |
|
CBL-RJ45M9-150 |
8-pin RJ45转male DB9电缆, 150 cm |
请来电询价 |
|
CBL-RJ45F9-150 |
8-pin RJ45转female DB9电缆, 150 cm |
请来电询价 |
|
CBL-RJ45M25-150 |
8-pin RJ45转male DB25电缆, 150 cm |
请来电询价 |
|
CBL-RJ45F25-150 |
8-pin RJ45转female DB25电缆, 150 cm |
请来电询价 |
|
 |
|
NP21101 |
DB25(M)转DB9(F) RS-232电缆, 30 cm |
请来电询价 |
|
NM-TX01 |
1个RJ45以太网模块 |
请来电询价 |
|
NM-FX01-S-SC |
1个单模光纤以太网模块，SC插头 |
请来电询价 |
|
NM-FX01-M-SC |
1个多模光纤以太网模块，SC插头 |
请来电询价 |
|
NM-FX02-S-SC |
2个单模光纤以太网模块，SC插头，具备光纤冗余功能 |
请来电询价 |
|
NM-FX02-M-SC |
2个多模光纤以太网模块，SC插头，具备光纤冗余功能 |
请来电询价 |
|
NM-GPRS/GSM |
1个GPRS/GSM调制解调器模块 |
请来电询价 |
|
NM-Modem |
1 PSTN modem port with RJ11 connector |
请来电询价 |
|
| |
 |
|
|
