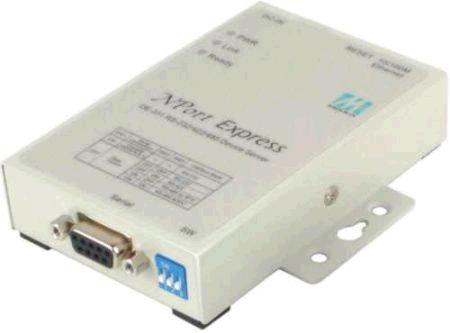

NPort DE-311 │ 单串口RS-232/422/485 设备联网服务器 |
www.szpk.cn |
| |
|
◆ 让您的串口设备立即联网
◆ 网络中断回复后，自动恢复连接
◆ 简易的设定程序，远程管理容易 |
|
| |
| 概述 |
| |
"所有设备连接网络"迅速成为全世界企业经营的共识, 为了能跟上网络自动化的潮流，不至于失去竞争优势，必须建置高品位的 数据撷取，生产监控，或即时成本管理的计算机网络系统。
缺少以太网或TCP/IP联网能力，并不意味着您已有的设备和投资已经过时，有了Moxa NPort Express设备联网服务器，对如CNCs, 铣床, 读卡机, PLCs, 交换机, 测量仪器, 和 UPS等只具备串口的设备，也能立即成为具备联网功能的网络设备。
NPort Express提供 WindowsXP、Windows 95/98/ME, Windows NT, 和 Windows 2000 Native COM 驱动程序, 而且完全兼容基于普通串口开发的应用程序。
效益
所有串口设备可立即连接网络使用
容易与任何的串口设备整合，如 CNC, PLC, 交换机, UPS 系统, 和医疗/物理/生化仪器等。
可将原有的串口设备立即转换成具备网口的设备，保障在原有硬件和软件的投资
转换成本低廉
应用
门禁/安保/考勤管理
生产设备联网自动化
电信/光缆网络监控
工业/流程联网控管
医疗/生化/实验室仪器联网自动化
远端影像传输 |
| |
| 特点 |
| |
◆ 体积如香烟盒大小
◆ 自适应10/100 Mbps 以太网界面
◆
三合一界面支持 RS-232/422/485 串口
◆
提供安全设置，预防未经授权者的侵入
◆
支持所有 Windows Native COM 和网络中断自动恢复连接功能
◆
提供Linux固定端口和实端口驱动程序
◆
完全兼容 Ethernet 和 TCP/IP 协议，支持Driver Mode,TCP Server/Client,Ethernet Modem,Pair Connection高级功能
◆
RS-485 支持自动数据流向控制 ADDC (Automatic Data Direction Control) 功能
◆ 支持PComm 函数库，编程容易 |
| |
| 规格 |
| |
| 硬件 |
| 处理器 |
16 bit CPU |
| 内存 |
512 KB |
| 接头形式 |
孔式DB9 |
|
| 界面 |
| LAN |
自适应 100Base-TX (10/100 Mbps) |
| 串口 |
RS-232/422/485 ( DIP 拨码开关选择) |
| 串口数 |
1 |
| 信号 |
RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422: Tx+, Tx-, Rx+, Rx-, GND
2-wire RS-485: Data+, Data-, GND |
|
| 性能 |
|
| 设置 |
| 校验 |
None, even, odd, space, mark |
| 数据位 |
5, 6, 7, 8 |
| 停止位 |
1, 1.5, 2 |
| 流控 |
RTS/CTS, XON/XOFF |
|
| 支持操作系统 |
| DE-311 |
Windows XP, Windows 2000, Windows NT, Windows 95/98/Me Native COM driver,
Unix fixed tty driver for Unix Ware SVR4.2, UnixWare 7 SVR5, SCO Open Server,
SCO Unix, Linux real tty driver |
|
| 协议 |
| DE-311 |
TCP, IP, UDP, Telnet, RTelnet, DHCP, ICMP |
|
| 操作模式 |
| DE-311 |
Driver Mode, TCP Server, TCP Client, UDP Server/Client, Ethernet Modem,
Pair Connection |
|
| 网管 |
| DE-311 |
Serial console
Telnet console
NPort Management Suite for Windows
Linux Batch Configurator
NPort Manager for COM driver Monitor
Firmware upgrade for Windows
NPort Admin for Linux tty driver |
|
| 电源和环境要求 |
| 电源要求 |
DE-311 Rev.2: DC 9V 至 30V, 300 mA (max.) @ 9V |
| 工作温度 |
0 至 55°C |
| 储存温度 |
-20 至 85°C |
| 工作湿度 |
5 至 95% RH |
| 体积(W x D x H) |
67 x 100.4 x 22 mm (无 ears)
90 x 100.4 x 22 mm (含 ears) |
| 浪涌保护 |
15 KV ESD (RS-232)
16 KV ESD (RS-422/485) |
| 电磁隔离 |
1.5 KV |
| 认证 |
FCC, CE, UL, CUL, TUV |
|
|
| |
| 订购信息 |
| 产品序号 |
内容 |
|
|
DE-311/110V |
1 个 RS-232/422/485 串口设备联网服务器 |
请来电询价 |
|
DE-311/230V |
1 个 RS-232/422/485 串口设备联网服务器 |
请来电询价 |
| 所有产品提供 |
硬件和软件安装手册
Windows XP, Windows 2000, Windows NT, Windows 95/98/Me native COM driver,
Linux real tty driver, and NPort Configurator utility.
电源适配器
迷你转换头DB9/针式转DB9/针式 |
|
|
| |
| 选购配件 |
|
产品序号 |
内容 |
|
|
DK-35A |
轨道架配件 (35 mm)，含4个螺丝钉 |
请来电询价 |
|
TB-M9 |
DB9针式 DIN-Rail 接线柱 |
请来电询价 |
|
| |
 |
|
|
