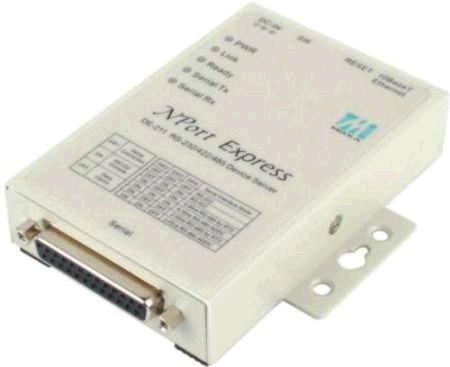

NPort Express DE-211 │ 单串口RS-232/422/485 设备联网服务器 |
www.szpk.cn |
| |
|
◆ 让工业串口设备立即联网
◆ 大量安装时，IP设定与配置快速简单
◆ 简易的设定程序，远程管理容易
◆ 提供多种软件、电源输入、连接与安装的方式，
与工业设备整合更容易
◆ 提供监控程序和LED灯显示，RS-485通讯状态更容易掌控
|
|
| |
| 概述 |
| |
NPort Express DE-211是一个可以让工业用RS-232、RS-422/485串口设备立即具备联网能力的设备 联网服务器，如LED信息显示设备、PLC、CNC、智能电表、煤气表、生物识别装置、读卡机…等。
连结工业用串口设备及TCP/IP以太网络的最佳通讯解决方案
NPort Express DE-211支持RS-232/422、4线/2线RS-485 等通讯接口，并内置终端电阻，能够满足所有工业串口设备的应用及传输方式。另外，可选择串口电源输入 （Power over Serial），由串口设备经由DB25针式接口，直接供应DC电源，让DE-211和串口设备完美地整合 在一起。
串口设备联网的完整软件支持方案
Moxa提供Windows 标准串口（Native COM port）驱动程序，原有 以串口通讯为基础的应用软件，如超级终端（Hyper Terminal）等，在Windows及Linux的操作系统下不需要 作任何的更改。同时，亦提供Linux 实终端驱动程序。此外，NPort Express DE-211提供多种在Socket下的 Raw Connection模式，如TCP Server、 TCP Client、UDP Server/Client、Pair Connection和Ethernet Modem等多样化与弹性的实用工具，满足您在各种操作系统应用下的需求。
NPort Configurator—简易的安装管理工具
NPort Configurator是一套简易的IP设置工具，具有DHCP、MAC IP转换功能，以及更简单的 IP设置管理与快速安装的能力。另外，同时提供Windows图形接口管理工具与简易的批次安装模式。
效益
让工业串口设备立即联网
大量安装时，IP设置与配置快速简单
简便的设置程序，易于远程管理
提供多种软件、电源输入、连接与安装方式，与工业设备集成更容易
提供监控程序和LED显示RS-485通讯状态
应用
LED信息显示设备
PLC控制与管理
SCADA、测量仪器及监控系统
CNC管理
医疗/医药自动化
工厂自动化
楼宇自动化
出勤/人事管理
其它RS-232/422/485设备联网应用 |
| |
| 特点 |
| |
◆ RS-232/422/485三合一接口及10 兆网络接口
◆ 支持4线/2线的RS-485数据流向自动控制ADDC?专利，并内置终端电阻
◆
支持工业用12/24 VDC电源供应，以及选择性的串口电源输入方式（Power over Serial）
◆
提供接线盒配件，RS-422/485接线更简单
◆
支持MAC转IP的设置
◆
支持IP设置的储存与复制
◆
支持Windows 标准串口（Native COM port）驱动程序及Linux实终端驱动程序
◆
支持Driver模式，以及TCP Server/Client, UDP Server/Client, Ethernet Modem, Pair Connection等Socket模式 |
| |
| 规格 |
| |
| 硬件 |
| 处理器 |
16 bit CPU |
| 内存 |
512 KB |
| 接头形式 |
DB25 孔式 |
|
| 串口介面 |
| 网口 |
10BaseT |
| 串口 |
RS-232/422/485 (以拨码开关选择) |
| 串口数 |
1 |
| 信号 |
RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422: Tx+, Tx-, Rx+, Rx-, GND
4-wire RS-485: Tx+, Tx-, Rx+, Rx-, GND
2-wire RS-485: Data+, Data-, GND |
|
| 效能 |
| 串口通讯速率 |
50 bps 至 230.4 Kbps |
|
| 串口通讯参数 |
| 校验 |
None, even, odd, space, mark |
| 数据位 |
5, 6, 7, 8 |
| 停止位 |
1, 1.5, 2 |
| 流控 |
RTS/CTS, XON/XOFF |
|
| 支持操作系统 |
| DE-211 |
Windows XP, Windows 2000, Windows NT, Windows95/98/ME Native COM driver,
Linux real tty 驱动程序 |
|
| 协议 |
| DE-211 |
TCP, IP, UDP, Telnet, RTelnet, DHCP, ICMP |
|
| 操作模式 |
| DE-211 |
Driver Mode, TCP Server, TCP Client, UDP Server/Client, Ethernet Modem,
Pair Connection |
|
| 网管 |
| DE-211 |
Serial console
Telnet console
NPort Management Suite for Windows
Linux Batch Configurator
NPort Manager for COM driver Monitor
Firmware upgrade for Windows
NPort Admin for Linux tty driver |
|
| 电源和环境要求 |
| 电源规格 |
DC 12V - 30V, 12V时最大150mA，24V时最大92mA , 5V时最大260mA
(开启Power over Serial 功能时) |
| 工作温度 |
0 至 55°C |
| 储存温度 |
-20 至 85°C |
| 工作湿度 |
5 至 95% RH，不凝露 |
| 体积(W x D x H) |
67 x 100.4 x 22 mm (无 ears)
90 x 100.4 x 22 mm (含 ears) |
| 浪涌保护 |
串口端15 KV ESD (RS-232), 12 KV ESD (RS-422/485) |
| 电磁隔离 |
网络端口1.5 KV |
| 认证 |
FCC B, CE B, UL, CUL, TüV |
|
|
| |
| 订购信息 |
| 产品序号 |
内容 |
|
|
DE-211/110V |
1 口RS-232/422/485 工业设备联网服务器 |
请来电询价 |
|
DE-211/230V |
1 口RS-232/422/485 工业设备联网服务器 |
请来电询价 |
| 以上产品提供 |
Windows XP、Windows 2000、Windows NT、Windows95/98/ME 标准串口
（Native COM port）驱动程序和 Linux 实终端驱动程序、NPort Configurator、 电源适配器
使用手册与软件光盘 |
|
|
| |
| 选购配件 |
|
产品序号 |
内容 |
|
|
NP21101 |
30厘米针式DB25转孔式DB9的RS-232通讯电缆 |
请来电询价 |
|
NP21102 |
30厘米针式DB25转针式DB9的RS-232通讯电缆 |
请来电询价 |
|
NP21103 |
RS-422/485 DB25 接线盒配件 |
请来电询价 |
|
DK-35A |
导轨安装配件 适合3.5厘米轨道架，含4颗螺丝 |
请来电询价 |
|
TB-M25 |
DB25针式 DIN-Rail Wiring Terminal |
请来电询价 |
|
| |
 |
|
|
